Descrição e Diferenciais

Com 2 canais de saída analógica (tensão ou loop de corrente) e saídas digitais open drain configuráveis (ON/OFF ou PWM), permite um controlo preciso, seguro e altamente flexível — diretamente a partir de uma interface Web protegida por palavra-passe ou via protocolos M2M.

Este módulo de saída analógica suporta dois canais com modos configuráveis por interface Web: 0–20mA, 4–20mA, 0–24mA, 0–5V e 0–10V. Ambos os canais oferecem resolução de 12 bits para regulação fina e estável.

O TCW280 inclui ainda 4 saídas open drain, configuráveis como saídas digitais (On/Off) ou como PWM. Em PWM, suporta até 2000Hz com resolução de 10 bits, ideal para dimming LED, controlo de velocidade de motores DC e comando de relés de estado sólido.

As saídas analógicas e as saídas open drain são galvanicamente isoladas da alimentação do módulo, com isolamento de 1000VDC entre as duas partes — aumentando a imunidade a ruído, segurança e robustez em ambiente industrial.

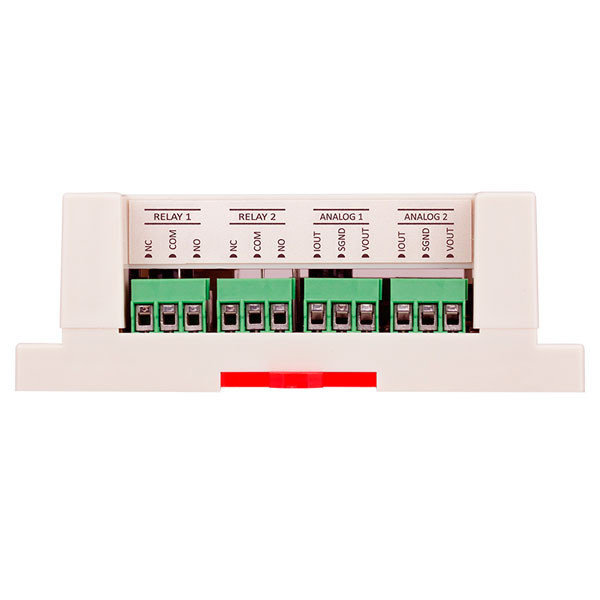

Dispõe também de 2 relés com contactos NA (NO) e NF (NC), acionáveis pela interface Web ou através de SNMP, HTTP API e MODBUS TCP/IP. A funcionalidade de agendamento avançado (4 schedules) permite tarefas únicas ou semanais com resolução de 100ms. O RTC interno, com sincronização por servidor de tempo, assegura elevada precisão na execução automática de eventos.

Principais Funcionalidades

• Saídas galvanicamente isoladas para maior segurança e estabilidade.
• Ethernet 10/100 Mbit para integração rápida em redes industriais.
• Interface Web com proteção por palavra-passe (configuração e controlo).
• 2 saídas analógicas (tensão/loop de corrente) com 12 bits.
• 4 saídas open drain com modo ON/OFF ou PWM (até 2000Hz, 10 bits).
• 2 relés com contactos NA/NF para comutação de cargas e automação.
• SNMP v2 + traps (até 5 destinatários), MODBUS TCP/IP, HTTP API.
• Dynamic DNS e NTP para acesso remoto e sincronização de tempo.
• HTTP POST periódico (XML/JSON) + POST para até 3 servidores.
• Backup/restore de configurações, atualização de firmware via Internet.
• Caixa para calha DIN ou montagem em parede.

Aplicações Típicas

• Automação industrial com saída analógica Ethernet para PLC/SCADA.
• Controlo remoto de válvulas, atuadores e processos industriais.
• Controlo agendado de processos (tarefas únicas ou semanais).
• Dimming de LED (incluindo RGB) via PWM.
• Controlo de velocidade de motores DC e comando de VFD (variable frequency drive).

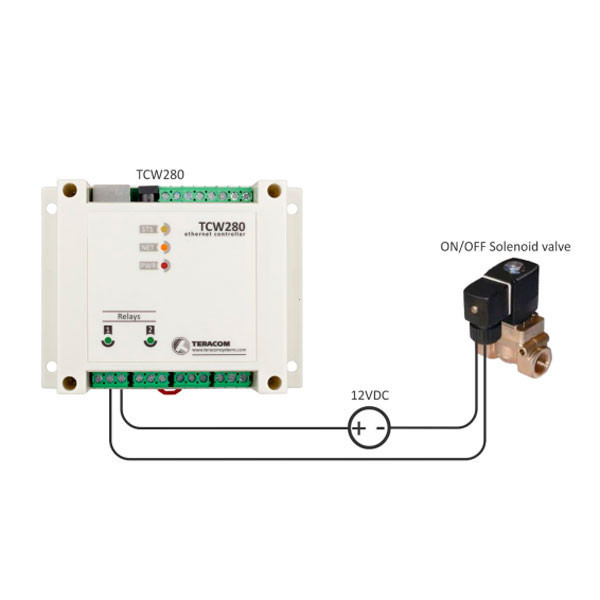

• Comando de válvulas solenoide e relés de estado sólido.
• Tunneling / transmissão remota de sinais analógicos.

Especificações Técnicas

TCW280 — módulo de saída analógica Ethernet com isolamento galvânico, saídas PWM, relés e protocolos industriais (SNMP, MODBUS TCP/IP, HTTP API) para automação e controlo remoto.
