Pode monitorizar grandezas como temperatura, humidade relativa, corrente e tensão, bem como estados digitais provenientes de contactos de porta, detetores de fumo, falha de ventilação, presença de alimentação e outros dispositivos de contacto seco.

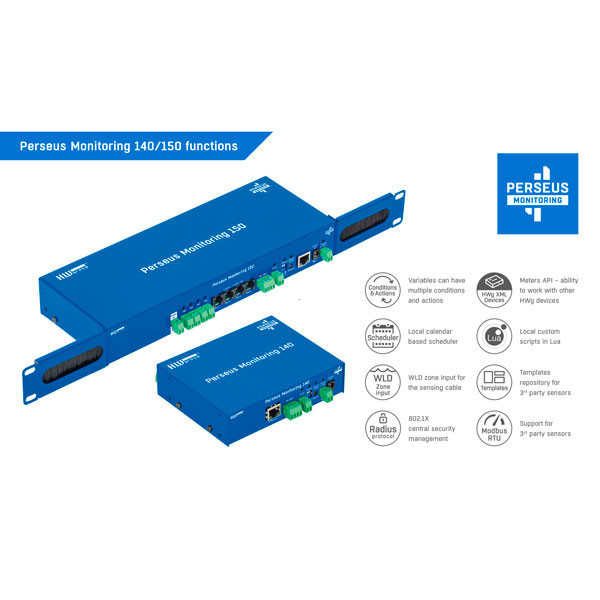

O equipamento combina os valores dos sensores diretamente ligados com informação recolhida de outros dispositivos através da rede LAN. Funções de Conditions & Actions, sensores virtuais, scripts Lua, calendário e agendamento periódico permitem analisar e processar localmente os dados recolhidos.

Aplicações recomendadas

• Centros de dados e salas de servidores.
• Monitorização de racks individuais.
• Salas técnicas remotas.
• Instalações de telecomunicações.
• Armários técnicos e sites remotos.
• Concentração de dados de sensores e medidores locais.
• Monitorização de UPS.
• Monitorização de sistemas de climatização.
• Integração de contadores elétricos Modbus.
• Deteção de fugas de água em infraestruturas IT.

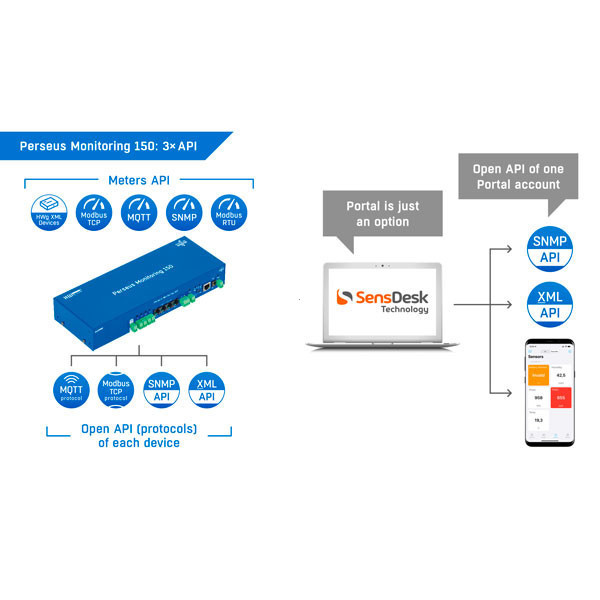

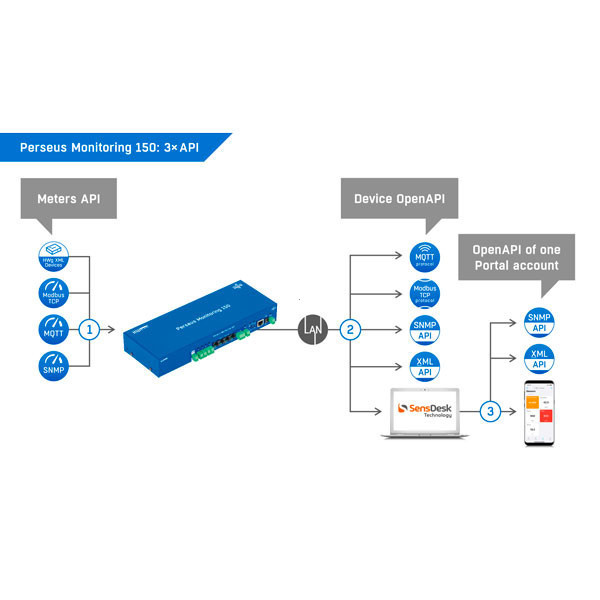

Meters API – concentração de dados distribuídos

Uma das funcionalidades diferenciadoras da família Perseus é a Meters API. Esta permite ao Perseus Monitoring 150 recolher valores provenientes de equipamentos existentes na mesma rede LAN e utilizar esses dados em condições locais, alarmes, scripts ou visualização através do portal.

A Meters API suporta fontes de dados através de 1-Wire, Modbus/RTU, Modbus/TCP, SNMP, MQTT e HWg XML.

O Perseus pode, por exemplo, combinar uma temperatura medida por um sensor fisicamente ligado ao próprio equipamento com informação proveniente de uma UPS via SNMP ou de um contador de energia através de Modbus.

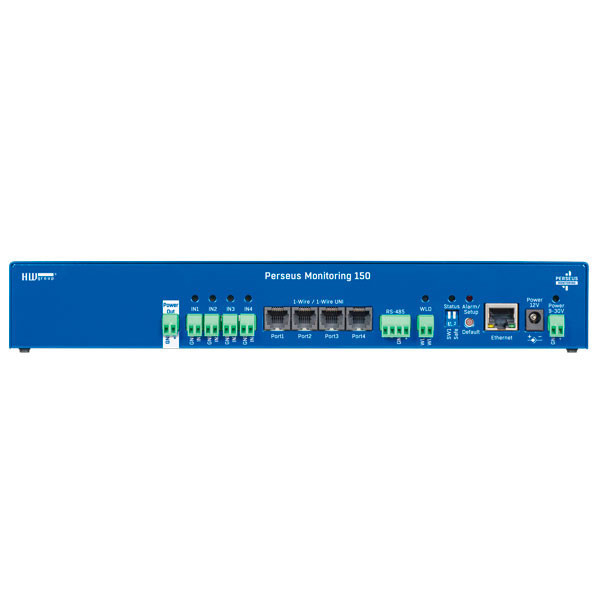

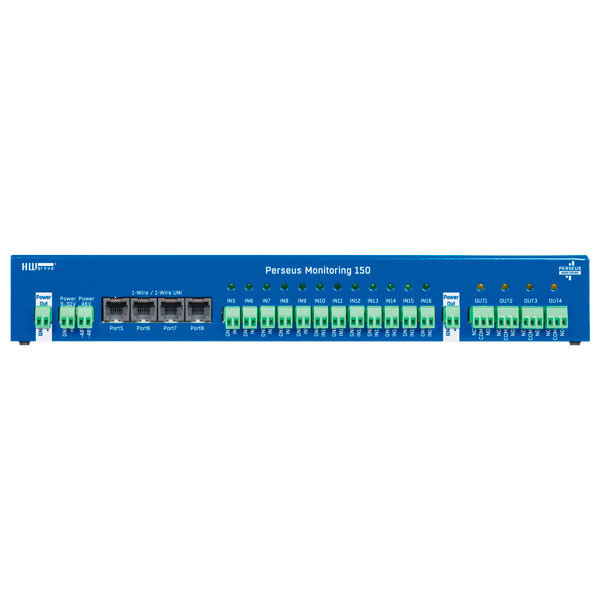

8 portas RJ11 para sensores 1-Wire UNI

O equipamento dispõe de 8 portas RJ11. Cada porta pode suportar até 2 sensores externos 1-Wire UNI, dependendo da interface física e dos componentes utilizados.

Podem ser utilizados sensores para temperatura, humidade relativa, CO₂, pressão atmosférica, TVOC, corrente, tensão, Pt100, sinais 4–20 mA e outras grandezas compatíveis com o ecossistema HW group.

RS-485 Modbus/RTU para equipamentos de terceiros

A interface física RS-485, em conjunto com a Meters API Modbus/RTU, permite recolher dados de equipamentos de terceiros, incluindo contadores de energia, UPS, equipamentos HVAC e sensores industriais compatíveis com Modbus/RTU.

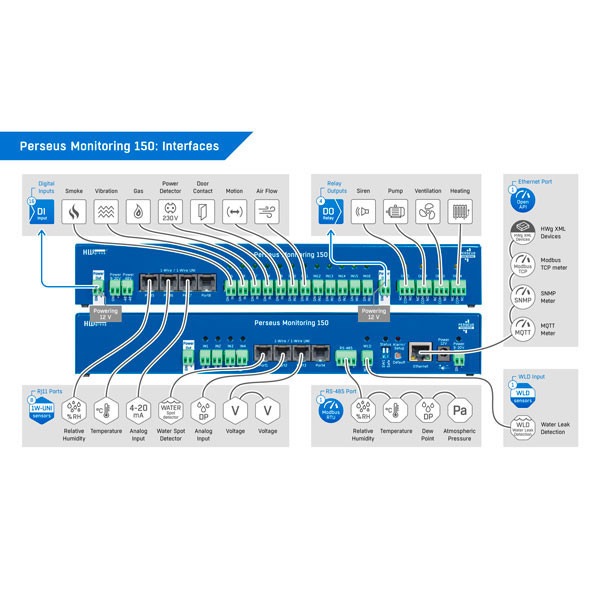

16 entradas digitais e 4 saídas por relé

O Perseus Monitoring 150 integra 16 entradas digitais de contacto seco, adequadas para contactos de porta, detetores de fumo, presença de alimentação, falha de ventilação, movimento e outros dispositivos binários.

As entradas digitais suportam também funções de contagem.

As 4 saídas por relé suportam uma carga especificada de 50 V / 1000 mA e podem ser comandadas através da interface do equipamento ou automaticamente através de condições locais.

Deteção de fugas de água – WLD

O Perseus Monitoring 150 possui 1 entrada dedicada WLD para ligação de cabo sensor de deteção de fugas de água.

Esta funcionalidade é particularmente importante em centros de dados, salas técnicas, pavimentos elevados, zonas próximas de sistemas de climatização, tubagens e outras áreas onde uma fuga de água pode causar danos significativos.

Alarmes profissionais e automatização local

O equipamento pode enviar diretamente alarmes por email e SNMP Trap. Para alarmes SMS e chamadas diretamente associados ao dispositivo é necessário utilizar um gateway SMS externo compatível.

O sistema disponibiliza até 100 destinos de email, 100 destinos SMS e 100 destinos SNMP Trap, bem como templates, alarmes de grupo, lembretes, estado periódico e escalonamento de alarmes.

Open API e integração com sistemas externos

Os valores monitorizados podem ser integrados em sistemas externos através de interfaces abertas como SNMP, XML, Modbus/TCP, MQTT e BACnet.

Esta arquitetura facilita a integração com plataformas de monitorização IT, BMS, SCADA e outras aplicações compatíveis.

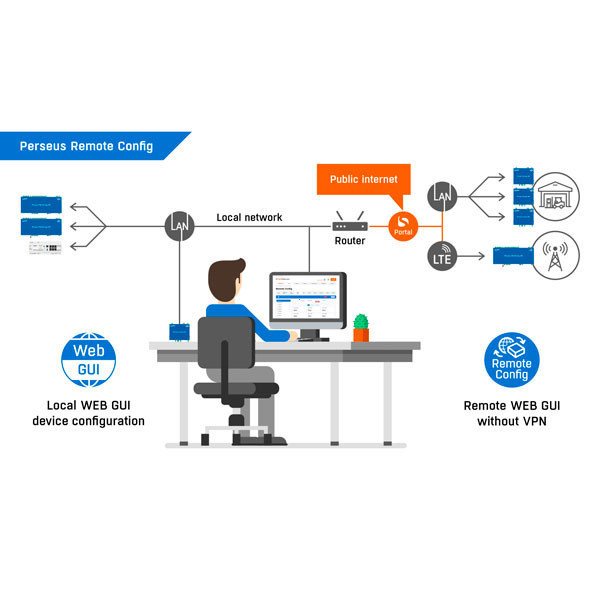

SensDesk Technology e monitorização através de portal

O Perseus Monitoring 150 pode ser ligado a plataformas baseadas em SensDesk Technology, permitindo centralizar valores, estados e alarmes provenientes de múltiplos locais.

Dependendo do portal e do plano utilizado, podem estar disponíveis gráficos, históricos, alarmes de dispositivo desligado, escalonamento de alarmes, controlo remoto de relés, relatórios PDF, múltiplos utilizadores e API ao nível da conta.

Aplicação móvel HWg Monitor

A aplicação HWg Monitor, disponível para Android e iOS, permite visualizar valores de equipamentos HW group através da LAN ou de portais SensDesk compatíveis.

Pode ser utilizada num smartphone, tablet ou ecrã mural para apresentar os valores dos sensores num único local.

Especificações técnicas – Perseus Monitoring 150

* O limite de sensores por porta depende da interface física e dos componentes utilizados. Consultar o manual do fabricante para a configuração específica.

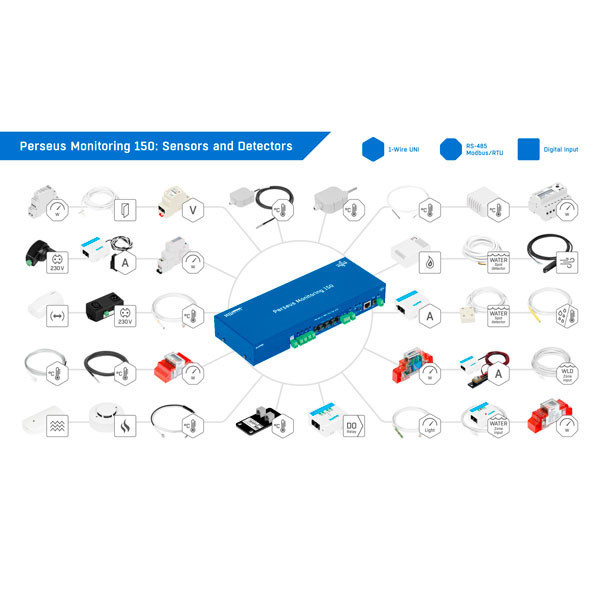

Sensores e equipamentos compatíveis

Software e gestão remota

• Standalone Monitoring
• HWg-Config / UDP Config
• HWg-cloud.com
• SensDesk Technology
• Nagios
• HWg Monitor para Android e iOS
• HWg Upgrader

Acessórios

• WLD-Connecting Cable AB
• WLD-Extension Cable AB
• SMS-GW3 LTE
• SMS-GW3
• RM3 brackets 19
• UPS 12V and 5V
• UPS 12V
• Adaptador universal 12 V / 1,5 A

FAQ – Perguntas frequentes

Para que aplicações foi desenvolvido o Perseus Monitoring 150?

Foi desenvolvido para monitorização profissional em racks de 19", centros de dados, salas de servidores, telecomunicações, instalações AV, salas técnicas e infraestruturas remotas.

Quantos sensores podem ser ligados?

O equipamento dispõe de 8 portas RJ11, permitindo até 2 sensores 1-Wire UNI externos por porta, dependendo da interface. Pode ainda receber dados através de RS-485 e Meters API. A plataforma suporta até 100 medidores e 1000 variáveis.

É possível monitorizar fugas de água?

Sim. Existe uma entrada dedicada WLD para ligação de um cabo sensor de deteção de fugas de água compatível.

Quantas entradas digitais possui?

Possui 16 entradas digitais de contacto seco, adequadas para contactos de porta, detetores de fumo, presença de alimentação e outros dispositivos binários.

O equipamento permite controlar dispositivos externos?

Sim. Possui 4 saídas por relé que podem ser comandadas através da interface do equipamento ou automaticamente em função de condições definidas.

Pode enviar SMS diretamente?

O Perseus Monitoring 150 não possui modem móvel integrado. O envio de SMS ou chamadas diretamente associado ao equipamento requer um gateway SMS externo compatível. Serviços de portal compatíveis podem igualmente disponibilizar SMS ou chamadas, dependendo do plano utilizado.

É possível integrar equipamentos Modbus de outros fabricantes?

Sim. A interface RS-485 Modbus/RTU permite integrar equipamentos compatíveis, como contadores de energia, UPS, sistemas de climatização e sensores industriais.

O equipamento funciona sem o portal SensDesk?

Sim. Pode funcionar autonomamente através da sua interface Web, enviar emails e SNMP Traps, controlar relés e disponibilizar os valores através da Open API.

O Perseus Monitoring 150 suporta PoE?

Sim. A informação técnica fornecida indica alimentação PoE através da ligação Ethernet RJ45.
