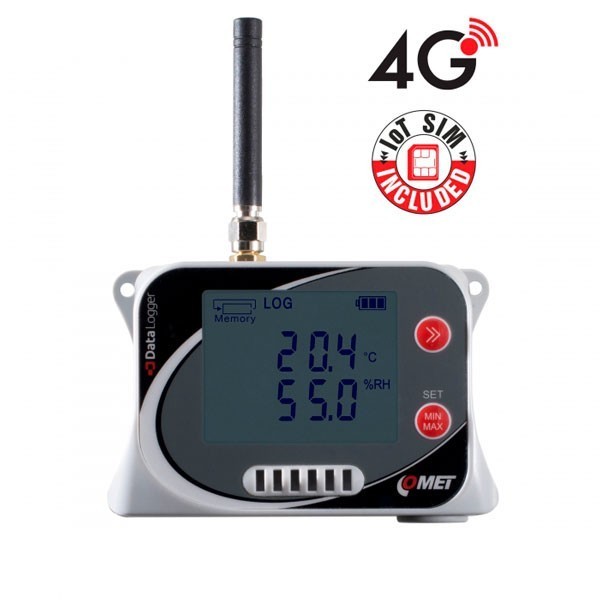

Datalogger de temperatura e humidade sem fio IoT, com modem 4G e cartão SIM Comet U3120Gsim

O IoT Datalogger foi desenvolvido para registar a temperatura e a humidade com os sensores internos. Em caso de limites definidos e excedidos, um e-mail é enviado da COMET Cloud.
Os alarmes também são indicados no equipamento por LED, no visor em LCD e acusticamente.
A gravação é realizada numa memória electrónica não volátil. Os dados são transferidos directamente para a Comet Cloud para serem visualizados num navegador (Browser) num PC, tablet ou smartphone acedendo à Comet Cloud ou podem ser visualizados num PC através do cabo USB-C incluído.

O datalogger GSM inclui Certificado de calibração rastreável com rastreabilidade metrológica declarada com base nos requisitos da Norma EN ISO/IEC 17025.

O datalogger permite medições autônomas e registo de dados, com intervalo de registo entre 1 segundo até 24 h. O datalogger mede e regista a temperatura na gama entre -20 até +60°C com uma precisão de ± 0,4 °C e a humidade relativa (%rh) na gama entre 0 até 100 %hr com uma precisão de ± 1,8 % hr.

Os intervalos programáveis na memória interna são configuráveis entre 1 segundo até 24 horas, o datalogger regista simultaneamente a temperatura e a humidade, armazenando até um máximo de 500.000 valores no modo de registo não cíclico; 350.000 valores no modo de registo cíclico.

O U3120Gsim inclui limites de alarme configuráveis pelo utilizador e, em caso de limites definidos excedidos, um e-mail é enviado da COMET Cloud e indicado localmente por LED, visor e por um sinal acústico.

O invólucro do datalogger é à prova d'água, protegido pela classe de proteção IP67; Sensores IP30

Este dispositivo permite:

• Medir e processar dados registados provenientes de sensores internos
• Detectar e registrar valores mínimos e máximos (existentes desde a última reinicialização manual)
• Exibe os valores medidos num visor LCD. Algumas funções podem ser configuradas por dois botões de pressão situados ao lado do visor (ligar e desligar o aparelho, desativação da sinalização de alarme, redefinição do valor Min/Max)
• Permite armazenar um registo cronológico autônomo dos valores medidos na memória interna não volátil. Os valores quando registados podem ser visualizados no instante da gravação ou como valores médios ou mínimos/máximos detectados durante o intervalo de gravação. A gravação pode ser realizada continuamente ou apenas na hora do alarme. O modo de gravação também pode ser definido opcionalmente como não cíclico para parar o registo no preenchimento da memória ou como cíclico. Neste modo, os valores gravados originalmente serão substituídos pelos novos valores após o preenchimento da memória.
• Dois limites de alarme são configuráveis para cada grandeza medida. A sinalização de alarme pode ser realizada visualmente, opcionalmente por um símbolo que aparece no visor ou por uma indicação por LED, ou acústico. Quando o estado do alarme muda, as mensagens de dados de mensagens de alarme podem ser enviadas para o armazenamento na Internet.
• Fonte de alimentação autônoma por uma bateria interna Li-Ion, seu carregamento é possível utilizando um carregador USB padrão. O modem GSM interno é conectado à rede elétrica apenas quando há solicitação de envio de dados para a Cloud, caso contrário é desligado para poupança de energia.
• É possível comunicar com um computador por meio de de uma ficha USB (todas as configurações do dispositivo, download de dados gravados e monitorização online). Para se comunicar, o datalogger utiliza o padrão HID USB, que não necessita controladores adicionais no PC.

DADOS TÉCNICOS

• SENSOR DE TEMPERATURA
  • Gama de medição -20 até +60 °C
  • Precisão ±0,4 °C
  • Resolução 0,1 °C
• SENSOR DE HUMIDADE
  • Gama de medição de 0 até 100% UR
  • Precisão ± 1,8% UR
  • Resolução 0,1% UR
• PONTO DE ORVALHO
  • Gama de medição -90 até +60 °C
  • Precisão ±1,5 °C em temperatura ambiente T <25 °C e HR >30%
  • Resolução 0,1 °C
• PARÂMETROS DO MODEM GSM
• • LTE Cat 1: LTE FDD/GSM/GPRS/EDGE
  • Tipos de rede suportados: GSM/GPRS/EDGE 900/1800 MHz, LTE FDD B1/B3/B5/B7/B8/B20
• DADOS TÉCNICOS GERAIS
  • Temperatura de funcionamento: Entre -20 até +60 °C
  • Canais: 2 canais, 1 sensor interno de temperatura e 1 sensor humidade relativa
  • Capacidade de Memória: 500.000 valores no modo de registo não cíclico; 350.000 valores no modo de registo cíclico
  • Intervalo de gravação na memória interna: Configurável entre 1 segundo até 24 horas
  • Intervalo de gravação para o COMET Cloud: Desde cada 5 minutos
  • Intervalo para medição e avaliação de alarmes: Configurável cada 1 s, 10 s, 1 min
  • Modo de gravação:
    • não cíclico - o datalogger suspende após de preencher a memória
    • cíclico - após de preencher a memória, os dados mais antigos são substituídos pelos novos
  • Relógio em tempo real: Ano, ano bissexto, mês, dia, hora, minuto, segundo
  • Bateria: Recarregável Li-Ion A8200, 3.6V/5200mAh
  • Classe de proteção: Eletrónica IP67; sensores IP30
  • Dimensões: 61 x 93 x 53 mm, com antena 120 x 93 x 53 mm
  • Peso (incluindo baterias): aproximadamente 260 gramas
  • Garantia: 3 anos

Introdução

O datalogger foi projectado para medições e registos autónomos de dados de temperatura e humidade, com intervalo de registo de dados entre 1 segundo até 24 h.

Para configurar o datalogger é necessário um PC com interface USB. Este dispositivo permite:

• Medir e processar dados de entrada provenientes de sensores internos.
• Detectar e registar valores mínimos e máximos (existentes desde a sua última reinicialização manual) de cada grandeza.
• Exibir os valores medidos num visor LCD. Algumas funcionalidades podem ser controladas por dois botões situados junto ao visor (desligar e ligar o aparelho, desactivação da sinalização de alarme, reposição dos valores Mín/Máx).
• Armazenar um registo cronológico autónomo dos valores medidos na memória interna não volátil. Os valores a serem coletados podem ser medidos no instante do registo ou como valores médios ou mínimos/máximos detectados durante o intervalo do registo. A gravação pode ser realizada continuamente ou apenas na hora do alarme. O modo de gravação também pode ser definido opcionalmente como não cíclico para parar quando a memória estiver cheia, ou como cíclico. Neste modo, os valores gravados originalmente serão substituídos por valores novos após a unidade de memória ficar cheia.
• Através da rede da operadora móvel, para enviar mensagens SMS para até quatro destinatários selecionados e mensagens de dados JSON para o armazenamento COMET Cloud Internet (opcionalmente para o seu próprio armazenamento). Os dataloggers da série UxxxxG contêm um modem combinado 2G/4G (GSM e LTE).
• Configurar dois limites de sinalização de alarme para cada grandeza medida. A sinalização do alarme pode ser realizada visualmente, opcionalmente pelo aparecimento de um símbolo no visor ou por uma breve piscada de um LED, ou acusticamente. Quando o status do alarme muda, mensagens SMS de alarme e/ou mensagens de dados JSON podem ser enviadas para o armazenamento na Internet.
• Enviar os valores medidos através de uma conexão de dados para o armazenamento na Internet em um intervalo ajustável usando mensagens JSON (mais especificações de formato estão disponíveis mediante solicitação).
• Enviar, em um intervalo configurável, mensagens SMS informativas contendo a identificação do dispositivo, atualmente valores medidos e estados de alarme para até quatro receptores selecionados. Essas mensagens podem ser de dois tipos: legíveis pelo usuário (adequadas para serem exibidas em um telefone celular) ou legíveis por máquina (adequadas para processamento automatizado de dados em um banco de dados ou nuvem).
• Fonte de alimentação autônoma da bateria interna de íons de lítio, seu carregamento é possível usando um carregador USB padrão. O modem rádio interno é conectado à fonte de alimentação somente quando há solicitação de envio de dados para a Nuvem ou envio de SMS, caso contrário é desligado para economizar energia.
• Comunicar com um computador através de uma interface USB (todas as configurações do dispositivo, download de dados gravados e monitoramento online). Para se comunicar, o datalogger utiliza o padrão HID USB, que não requer controladores adicionais integrados ao PC.
