Descrição

Utilizando uma bomba hidráulica automática, o equipamento aplica a carga de forma suave e contínua, garantindo ensaios repetíveis e reprodutíveis, reduzindo significativamente a influência do operador.

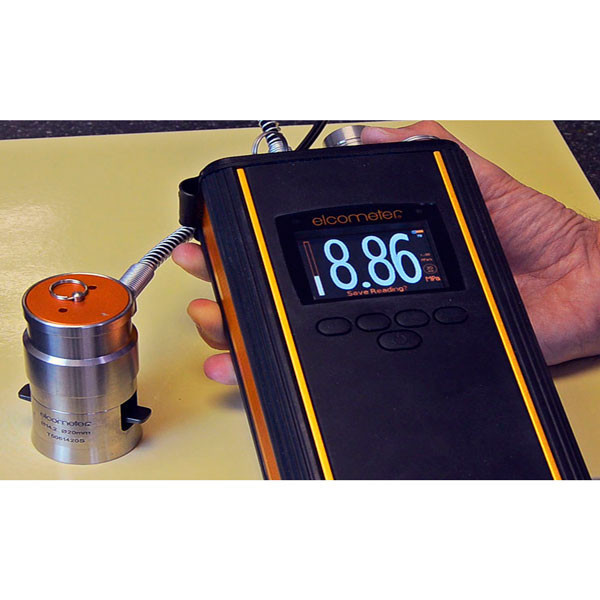

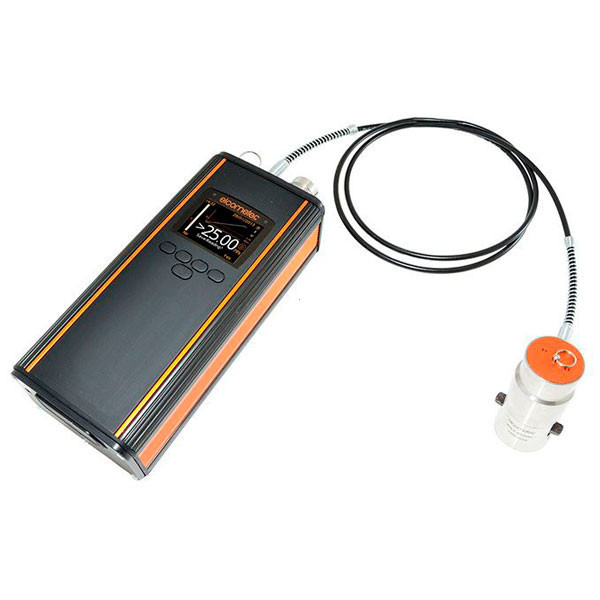

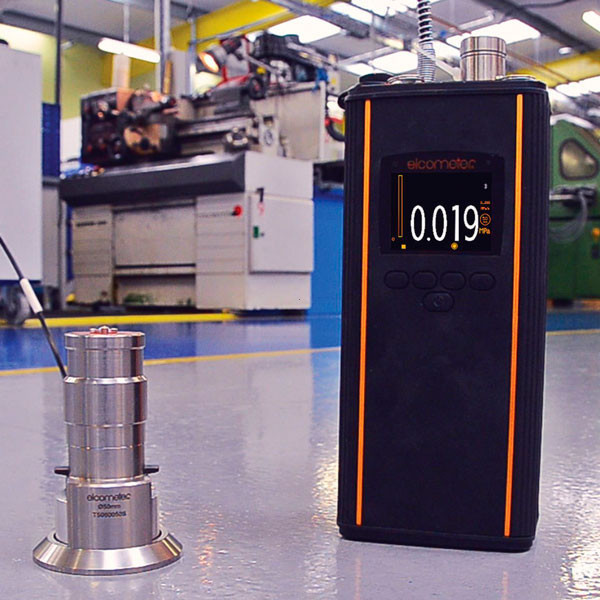

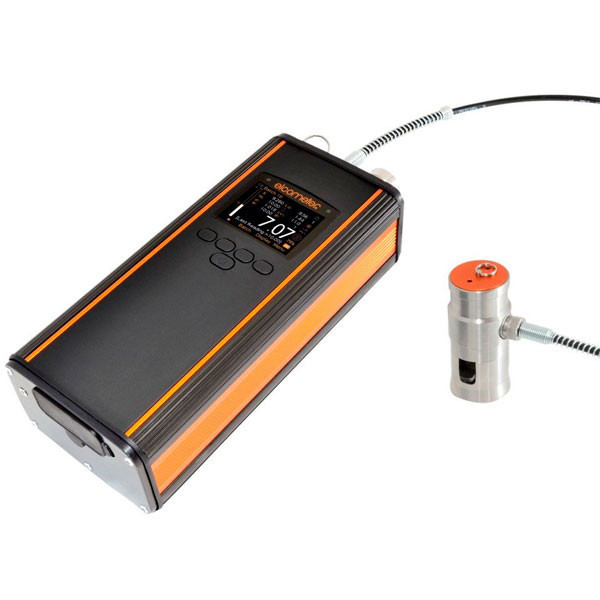

O Elcometer 510 Automatic Pull-Off Hydraulic Adhesion Gauge é um medidor de aderência hidráulico automático concebido para medir com elevada precisão a resistência de aderência de revestimentos, reparações e sobreposições em betão, metal e outros substratos. Utilizando uma bomba hidráulica automática, o equipamento aplica a carga de forma suave e contínua, garantindo ensaios repetíveis e reprodutíveis, reduzindo significativamente a influência do operador.

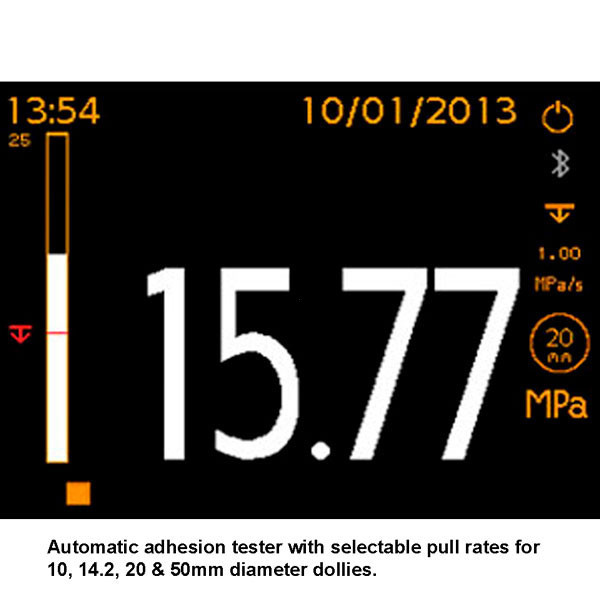

Com taxas de tração totalmente ajustáveis entre 0,1 e 1,4 MPa/s (14,5–203 psi/s), exatidão de ±1% da escala completa, e compatibilidade com normas nacionais e internacionais, o Elcometer 510 é a solução ideal para ensaios em laboratório e inspeções em obra. O equipamento permite selecionar a taxa de tração, e o próprio medidor aplica automaticamente a taxa pré-configurada, garantindo resultados consistentes em qualquer ambiente.

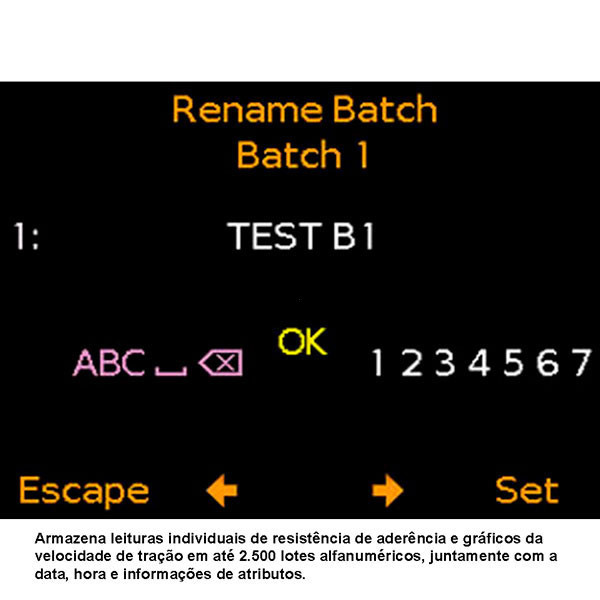

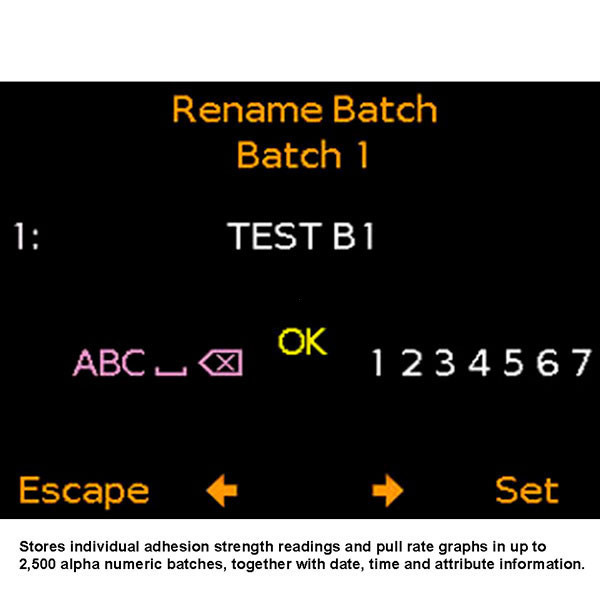

Disponível nos modelos Model S e Model T, o Elcometer 510 integra um ecrã a cores, memória interna para até 60 000 leituras em 2 500 lotes (Model T), saída de dados via USB e Bluetooth® (Model T) e ligação ao software gratuito ElcoMaster®, permitindo criar relatórios profissionais de forma rápida e intuitiva em PC, smartphone ou tablet.

Principais benefícios do Elcometer 510

• Medições de aderência precisas – exatidão de ±1% da escala completa, com resolução de 0,01 MPa (1 psi).
• Taxas de tração controladas – taxas de tração totalmente ajustáveis entre 0,1 e 1,4 MPa/s (15–203 psi/s), em conformidade com normas internacionais.
• Aplicação de carga suave e contínua – bomba hidráulica automática garante um aumento de pressão constante até 100 MPa (14 400 psi).
• Ensaios repetíveis e reprodutíveis – controlo automático da taxa de tração reduz a variação entre operadores e ensaios.
• Grande capacidade de memória – até 60 leituras (Model S) ou 60 000 leituras em 2 500 lotes (Model T).
• Relatórios digitais imediatos – transferência de dados via USB e Bluetooth® (Model T) para dispositivos iOS e Android™ através do ElcoMaster®.

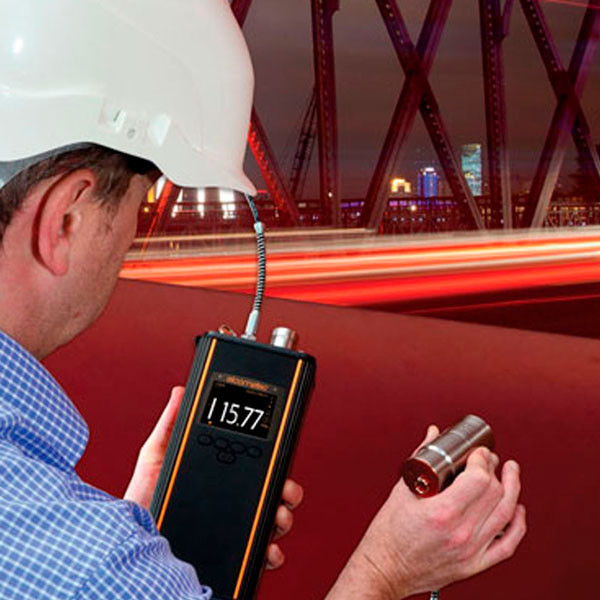

• Utilização em laboratório e em obra – ideal para controlo de qualidade, inspeção em estruturas de betão, aço e outros substratos.
• Construção robusta – selado, resistente a impacto, poeiras e água, equivalente a IP64, adequado para ambientes agressivos.
• Garantia de confiança – fornecido com certificado de calibração e garantia até 2 anos (mediante registo).

Aplicações típicas

O Elcometer 510 é indicado para qualquer situação em que a aderência de um revestimento seja crítica para a durabilidade e segurança da estrutura:

• Ensaios de aderência de revestimentos em betão – pontes, pavimentos, túneis e estruturas de engenharia civil.
• Verificação de sistemas de pintura industrial e revestimentos protetores em aço e outros metais.
• Controlo de qualidade em revestimentos anticorrosivos em setores como petróleo e gás, marítimo, energia e infraestruturas.
• Ensaios em substratos espessos, finos, planos ou convexos, com diferentes anéis de apoio (substrate actuator skirts).
• Laboratórios de ensaio, empresas de inspeção, empreiteiros, fabricantes de tintas e sistemas de revestimento.

Funcionalidades de destaque

• Medições repetíveis e reprodutíveis – tanto no Model S como no Model T.
• Menu simples e intuitivo em múltiplos idiomas, com estrutura de navegação clara (Model S e Model T).
• Construção robusta – resistente a impacto, poeiras e água; equivalente a IP64 (Model S e Model T).
• Ecrã LCD a cores de 2,4" (6 cm), resistente a riscos e solventes, com sensor de luz ambiente (Model S e Model T).
• Certificado de calibração fornecido de série (Model S e Model T).
• Garantia de 2 anos – 1 ano de fábrica, extensível gratuitamente para 2 anos mediante registo no site da Elcometer (Model S e Model T).
• Rotação automática do ecrã a 0° e 180° para facilitar a leitura em qualquer posição (Model S e Model T).

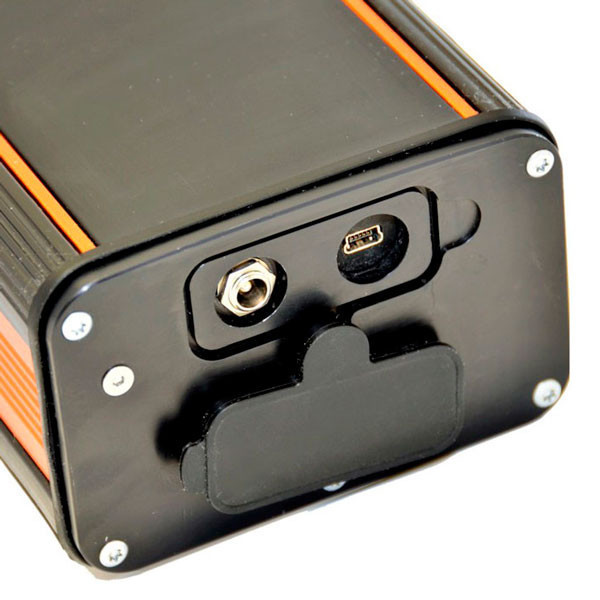

• Saída de dados via USB – leituras em tempo real e lotes completos (Model S e Model T).
• Saída de dados via Bluetooth® – disponível no Model T, permitindo comunicação com PC e dispositivos móveis.
• Comando a partir de PC – iniciar e parar o ensaio diretamente a partir do computador com leituras em tempo real (USB, Model T).
• Unidades comutáveis – MPa, psi, N, N/mm² (Model S e Model T).
• Estatísticas no ecrã – média (x̄), desvio padrão (σ), valor máximo (Hi), mínimo (Lo), coeficiente de variação (CV%), número de leituras acima do limite alto (N>hi limit) – Model S e Model T.

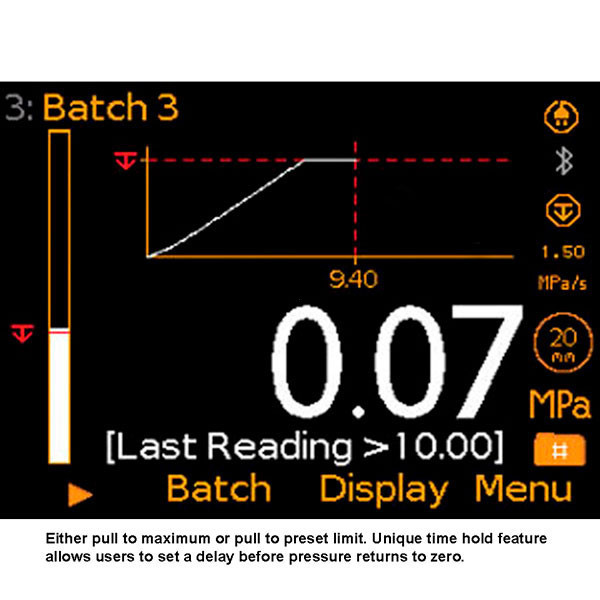

• Indicador de taxa de tração – garante que o ensaio é realizado à taxa especificada (Model S e Model T).

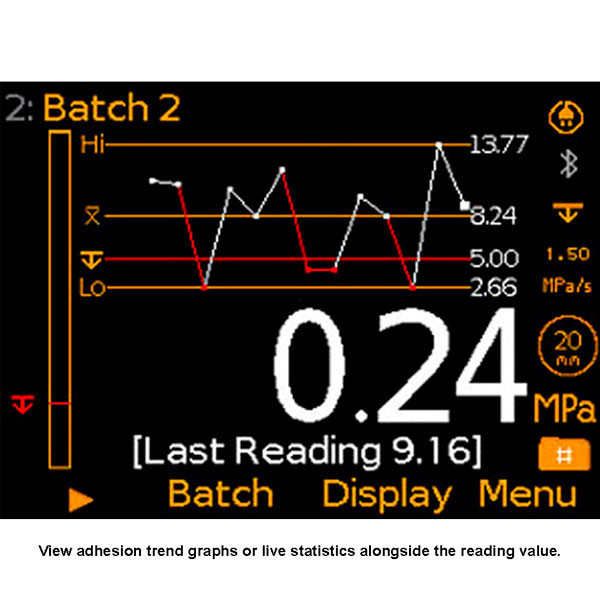

• Gráfico de tendência – apresenta as últimas 20 leituras, facilitando a análise de consistência (Model S e Model T).

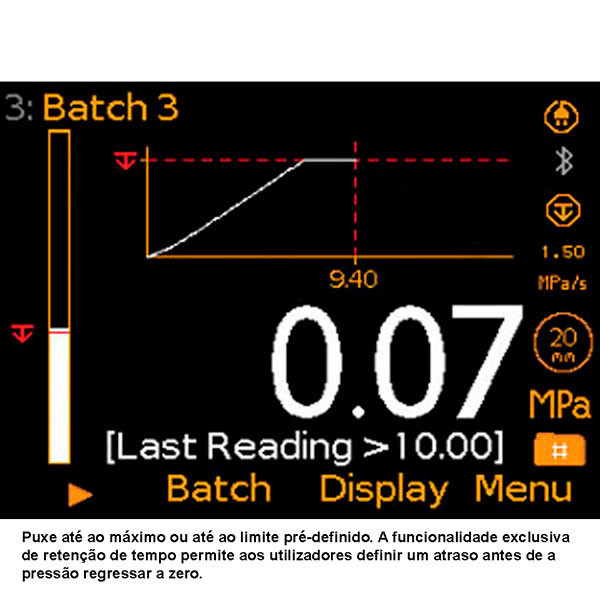

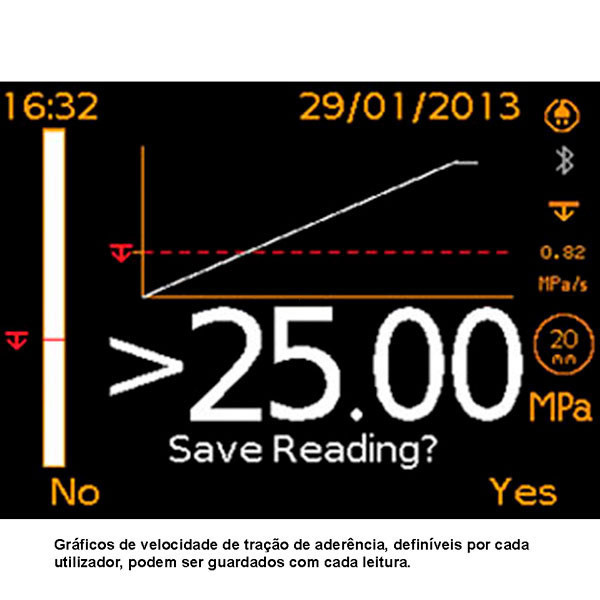

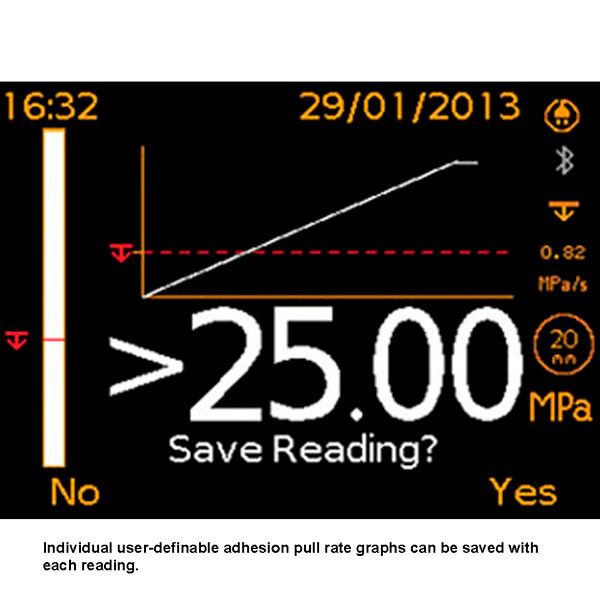

• Gráfico de taxa de tração (carga vs. tempo) – disponível no Model T.

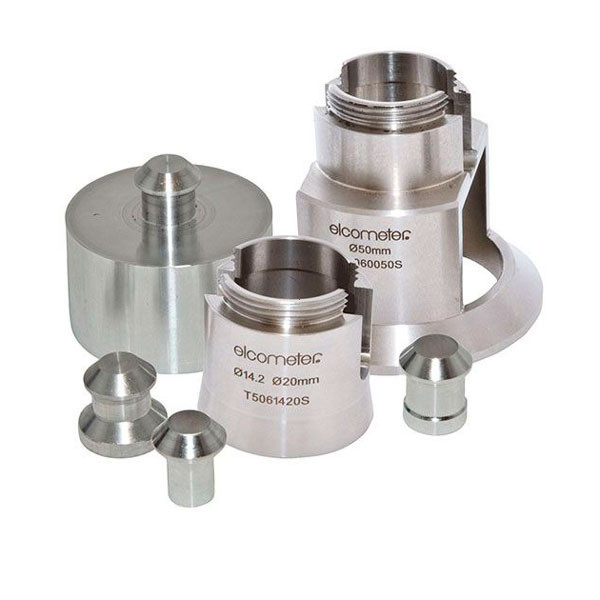

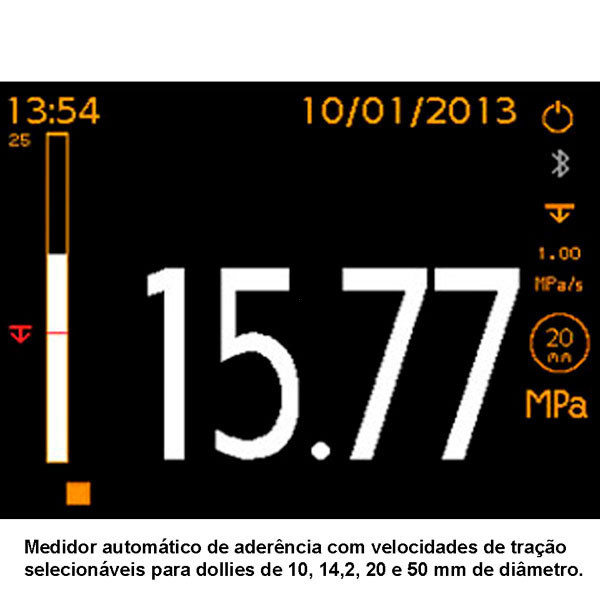

• Seleção de dollies intercambiáveis – 10, 14,2, 20 e 50 mm (Model S e Model T).

Modelos disponíveis: Model S e Model T

O Elcometer 510 está disponível em dois modelos: Model S (Standard) e Model T (avançado). Ambos partilham a mesma base robusta e precisa, com diferenças ao nível da memória, modos avançados e conectividade.

Modos de teste e taxas de tração

O Elcometer 510 permite selecionar taxas de tração pré-definidas (Standard Mode) em ambos os modelos e ajustar finamente a taxa no Advanced Mode (Model T), para cumprir requisitos específicos de normas e especificações de projeto.

Taxas de tração – Modo Standard (Model S e Model T)

Taxas de tração – Modo Avançado (Model T)

Especificações técnicas completas – Elcometer 510

Modelos, referências e kits disponíveis

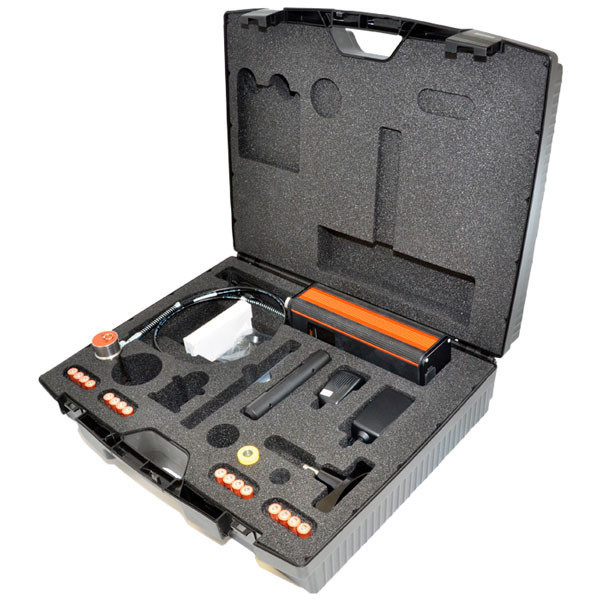

Conteúdo dos kits – 20 mm e 50 mm

Kit 20 mm – Revestimentos

O Kit de 20 mm inclui tudo o que é necessário para realizar ensaios de aderência em revestimentos:

• Medidor de aderência Elcometer 510 com dollies de 20 mm (x10).
• Saia padrão (standard skirt) para dollies de 20 mm.
• Cabo de corte para dolly de 20 mm (punho e cortador).
• Adesivo epóxi de duas componentes Araldite (2 x 15 ml).
• Almofada abrasiva para preparação de superfície.
• Correia de ombro para transporte.
• Mala de transporte rígida.
• 16 pilhas recarregáveis AA NiMH e carregador (UK, EU, US, AUS).
• Fonte de alimentação de rede (Model T) com fichas internacionais (UK, EU, US, AUS).
• CD de software ElcoMaster® e cabo USB.
• Certificado de calibração e manual de instruções.

Kit 50 mm – Betão

O Kit de 50 mm é otimizado para ensaios de aderência em betão e substratos de grande espessura:

• Medidor de aderência Elcometer 510 com dollies de 50 mm (x6).
• Saia padrão para dollies de 50 mm.
• Adaptador e cortador para dolly de 50 mm.
• Adesivo epóxi de duas componentes Araldite (2 x 15 ml).
• Almofada abrasiva para preparação da superfície.
• Correia de ombro e mala de transporte rígida.
• 16 pilhas recarregáveis AA NiMH e carregador (UK, EU, US, AUS).
• Fonte de alimentação de rede (Model T) com fichas internacionais (UK, EU, US, AUS).
• CD de software ElcoMaster® e cabo USB.
• Certificado de calibração e manual de instruções.

Normas e certificações

O Elcometer 510 permite realizar ensaios de aderência por tração em conformidade com as principais normas nacionais e internacionais, incluindo:

• ASTM C1583
• ASTM D4541
• ASTM D7234-12
• AS/NZS 1580.408.5
• BS 1881-207
• DIN 1048-2
• EN 1015-12
• EN 12636
• EN 13144
• EN 1542
• EN 24624
• ISO 16276-1
• ISO 4624
• JIS K 5600 5-7
• NF T30-606
• NF T30-062

Algumas normas indicadas em cinzento nos catálogos originais foram entretanto substituídas, mas continuam a ser reconhecidas e utilizadas em determinados setores industriais.

¹ Inclui atuador com saia padrão. A extensão da garantia para 2 anos deve ser efetuada no prazo de 60 dias após a compra, através do site oficial da Elcometer.
