Descrição Geral

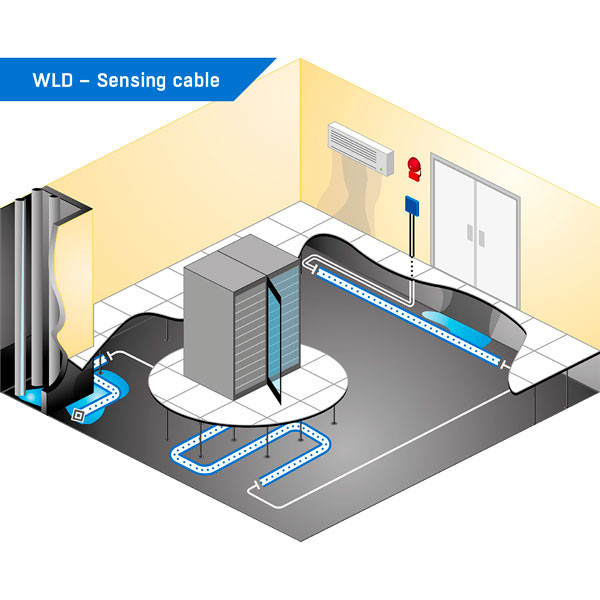

O cabo pode ser instalado debaixo de pavimentos técnicos, ao longo de paredes, à volta de tubagens, em tabuleiros de recolha de água ou junto de equipamentos de climatização. Esta versatilidade permite proteger zonas extensas ou de difícil acesso, nas quais um detetor pontual poderia não identificar uma fuga numa fase inicial.

A sua elevada sensibilidade permite detetar mesmo pequenas quantidades de líquido. Quando ligado a um equipamento WLD compatível, a deteção pode desencadear um alarme, permitindo uma intervenção antecipada e reduzindo o risco de danos em equipamentos, mercadorias e infraestruturas.

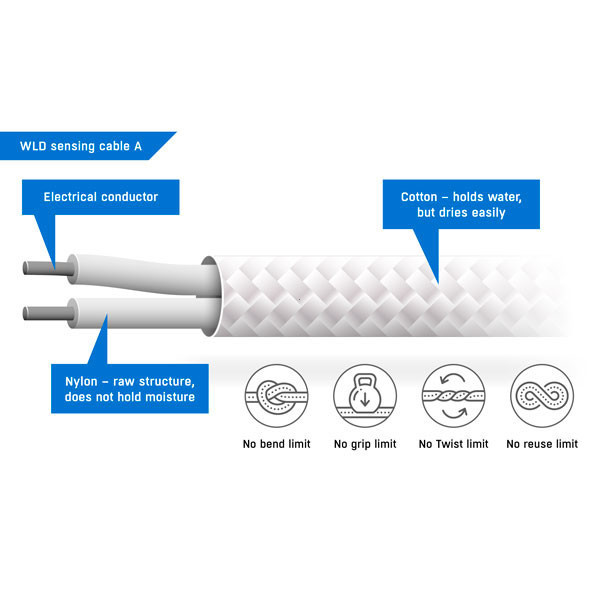

O cabo sensor foi concebido para utilização prolongada e apresenta elevada resistência a movimentos, torções e pressão localizada dentro das condições normais de instalação. Depois de uma ocorrência, pode ser limpo, seco e novamente utilizado, desde que se encontre em boas condições.

Principais características e benefícios

Deteção contínua e precoce

A deteção ocorre em toda a extensão do cabo sensor, permitindo identificar fugas mesmo quando a água surge num ponto afastado do equipamento de monitorização. Pequenas quantidades de líquido podem ser suficientes para desencadear um alarme.

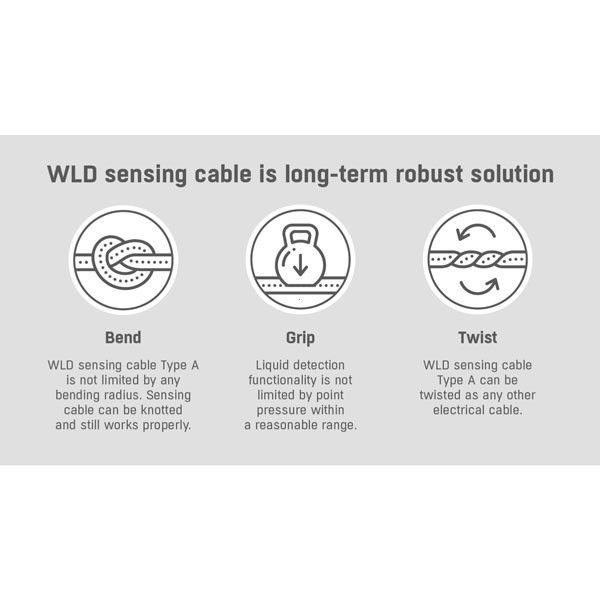

Elevada flexibilidade, sem limite de curvatura

O cabo WLD Type A não apresenta uma limitação específica de raio de curvatura. Pode ser dobrado, torcido e adaptado ao percurso de instalação, mantendo a sua funcionalidade. Esta característica facilita a colocação em zonas estreitas, à volta de tubagens e em percursos irregulares.

Resistência à pressão localizada

A funcionalidade de deteção não é afetada por pressão localizada dentro de limites razoáveis. O cabo pode ser pisado ou pressionado durante as operações normais de instalação, sem que esses movimentos provoquem necessariamente falsos alarmes. Pode também ser instalado sob soleiras de portas.

Reutilizável após uma fuga de água

Após a deteção de uma fuga, o cabo sensor pode ser limpo e seco. Desde que não tenha sofrido danos, pode voltar a ser utilizado, contribuindo para reduzir os custos de manutenção do sistema.

Instalação simples e económica

A instalação pode ser efetuada depois da passagem de outros cabos elétricos, sem necessidade de formação especializada. A combinação de segmentos sensores com cabos de extensão não sensores permite concentrar a deteção nas zonas de maior risco e otimizar o custo da instalação.

Aplicações recomendadas

• Centros de dados: deteção de água sob pavimentos técnicos, junto de bastidores e nas proximidades de sistemas de climatização.
• Salas técnicas: proteção de equipamentos elétricos, eletrónicos e de comunicações.
• Instalações industriais: monitorização de tubagens, circuitos de água e equipamentos técnicos.
• Armazéns: proteção de mercadorias e espaços de armazenamento.
• Laboratórios e instalações médicas: deteção precoce de fugas em áreas com equipamentos sensíveis.
• Hotéis e edifícios: deteção de água em zonas técnicas e locais de difícil acesso.
• Arquivos e museus: proteção de documentos, coleções e outros bens sensíveis à humidade.
• Estruturas de madeira: deteção de infiltrações antes da ocorrência de danos significativos.
• Tabuleiros de recolha: monitorização de água proveniente de equipamentos e tubagens.
• Integração em sistemas de segurança e monitorização técnica de edifícios.

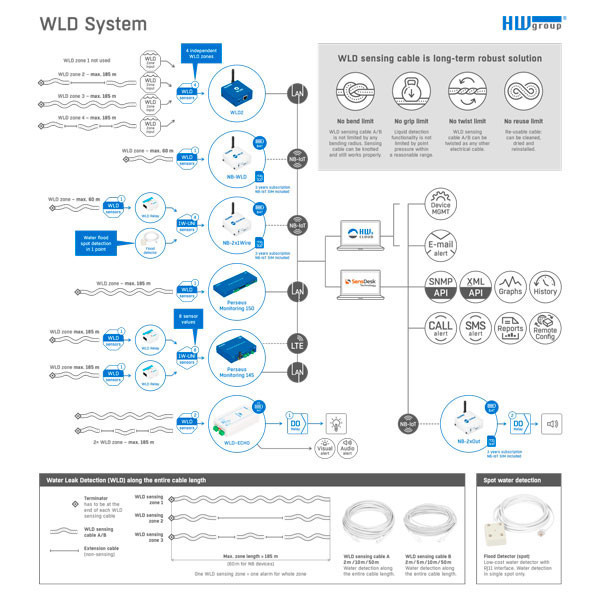

Como funciona o sistema WLD?

O sistema WLD utiliza um cabo sensor para detetar a presença de líquido e um equipamento de monitorização compatível para interpretar o estado da zona e comunicar eventuais alarmes.

A informação disponibilizada pelo sistema permite distinguir três estados:

A deteção de uma fuga pode ser comunicada através dos recursos do equipamento WLD utilizado, incluindo alarmes locais, email, SNMP ou integração num portal de monitorização, conforme as funcionalidades do sistema.

Componentes e configuração da zona WLD

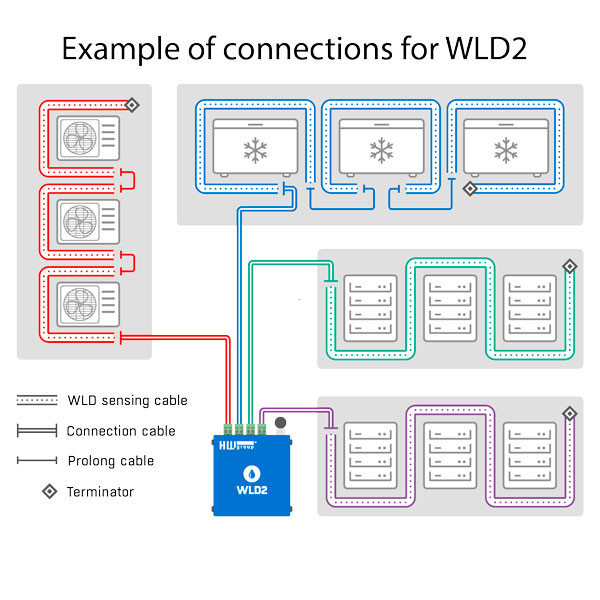

Uma instalação WLD pode combinar cabos sensores e cabos de extensão não sensores para adaptar o percurso às áreas que necessitam de proteção.

• WLD Connecting Cable AB: cabo de ligação de 2 m, com conector para o equipamento WLD e terminador.

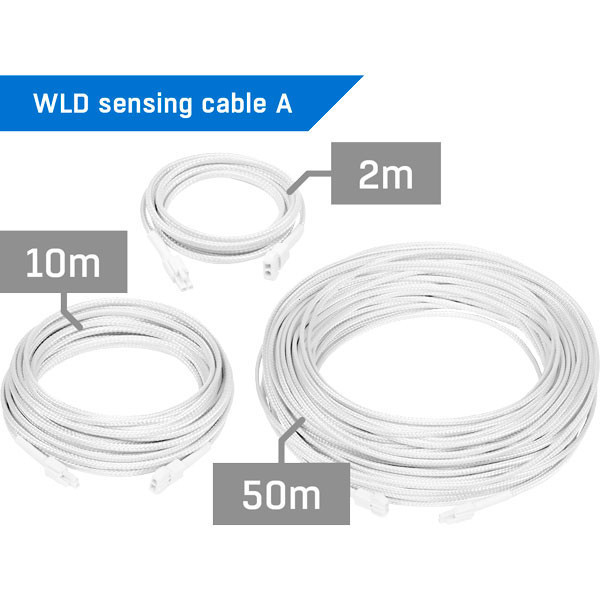

• WLD-Sensing Cable A: cabo de deteção disponível em versões de 2, 10 e 50 m.
• WLD Extension Cable AB: cabo de extensão não sensor de 5 m.

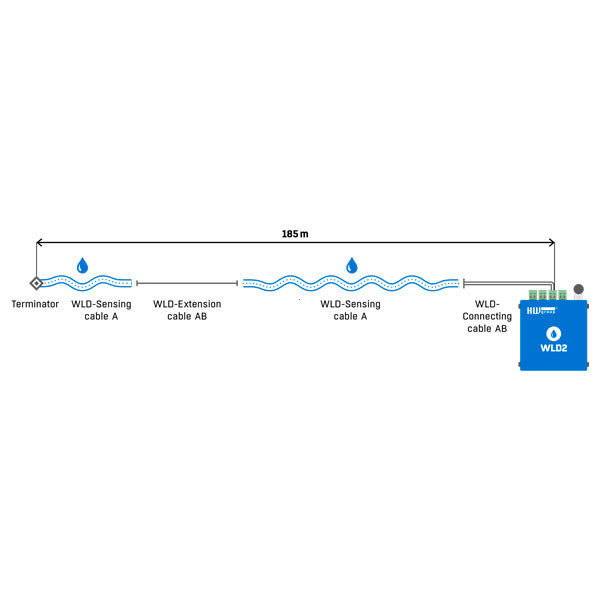

O comprimento máximo de cabo sensor numa zona é de 85 metros. Com a utilização de cabos de extensão não sensores, o comprimento total pode atingir 185 metros por zona, conforme o equipamento WLD. No caso do NB-WLD, o limite total indicado é de 60 metros.

É necessário instalar um terminador no final da zona. O terminador é fornecido com o cabo de ligação WLD correspondente.

Equipamentos HW group compatíveis

O WLD-Sensing Cable A pode ser utilizado com equipamentos HW group que disponham de entradas WLD compatíveis, incluindo:

• WLD2: sistema de deteção de água com LAN, Wi-Fi e até quatro zonas WLD.
• SD-WLD: monitorização de uma zona WLD através de Ethernet ou Wi-Fi e portal.
• NB-WLD: deteção de água com comunicação NB-IoT.
• WLD Relay 1W-UNI: deteção de água com saída por relé e interface 1-Wire UNI.
• Perseus: modelos equipados com entrada WLD compatível.

Quando integrado no ecossistema HW group e em plataformas baseadas em SensDesk Technology, o sistema pode disponibilizar alarmes remotos, gráficos, relatórios PDF, gestão centralizada e interfaces de integração, conforme o equipamento e o serviço utilizados.

Especificações técnicas – WLD-Sensing Cable A 2 m

FAQ – Perguntas frequentes

O que deteta o WLD-Sensing Cable A?

O cabo permite detetar água e outros líquidos eletricamente condutores, como o etilenoglicol, em qualquer ponto do seu comprimento.

Qual é a diferença entre um cabo WLD e um detetor pontual?

Um detetor pontual identifica a presença de água apenas na área onde está instalado. O cabo WLD deteta líquido ao longo de toda a sua extensão, permitindo proteger uma área mais abrangente.

O cabo WLD pode funcionar sozinho?

Não. É necessário ligá-lo a um equipamento WLD compatível, responsável pela interpretação dos estados de deteção e pelo processamento dos alarmes.

Qual é o comprimento máximo de uma zona WLD?

O comprimento de cabo sensor pode atingir 85 metros. Com segmentos de extensão não sensores, o comprimento total pode chegar a 185 metros por zona, dependendo do equipamento. Para o NB-WLD, o limite indicado é de 60 metros.

É possível reutilizar o cabo depois de uma fuga?

Sim. O cabo pode ser limpo, seco e novamente utilizado, desde que não tenha sofrido danos que comprometam o seu funcionamento.

O cabo pode ser instalado debaixo de pavimentos técnicos?

Sim. Pode ser instalado sob pavimentos técnicos, ao longo de paredes, à volta de tubagens e em outras zonas onde exista risco de fugas de água.

O movimento dos cabos próximos provoca falsos alarmes?

O WLD-Sensing Cable A foi concebido para resistir a pequenos movimentos, torções e pressão localizada nas condições normais de instalação, reduzindo a ocorrência de falsos alarmes provocados por fatores mecânicos.

Que equipamentos podem ser utilizados com este cabo?

O cabo é compatível com equipamentos HW group, como WLD2, SD-WLD, NB-WLD, WLD Relay 1W-UNI e modelos Perseus com interface WLD apropriada. Os limites de comprimento e as funcionalidades de alarme dependem do equipamento selecionado.
