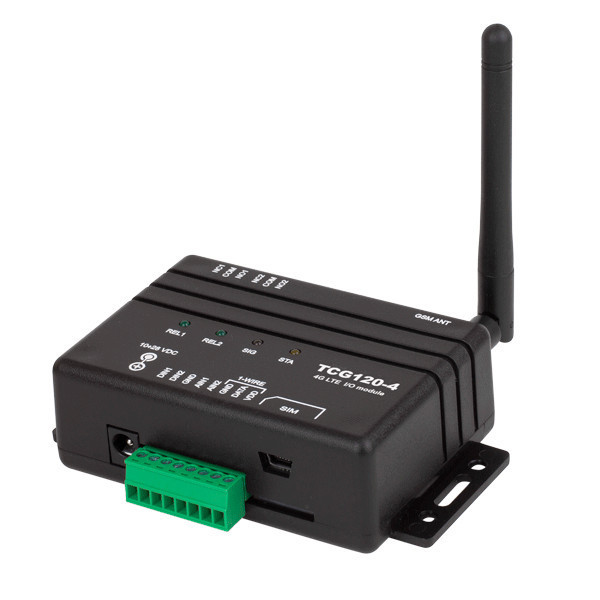

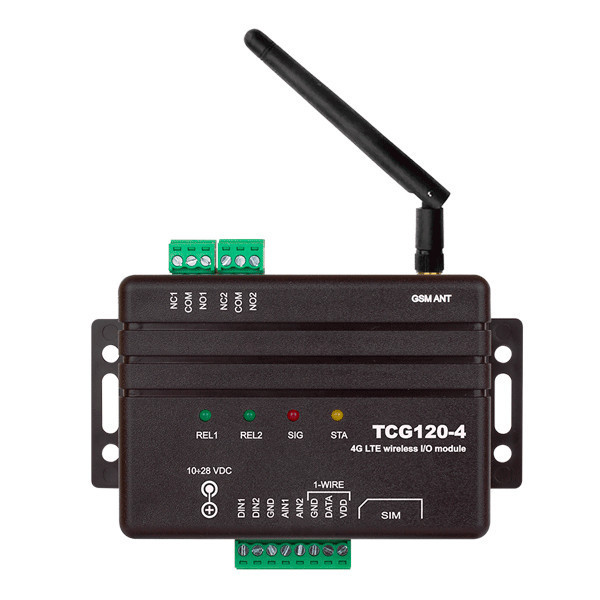

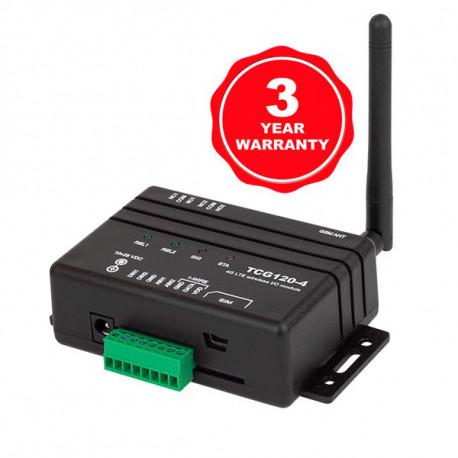

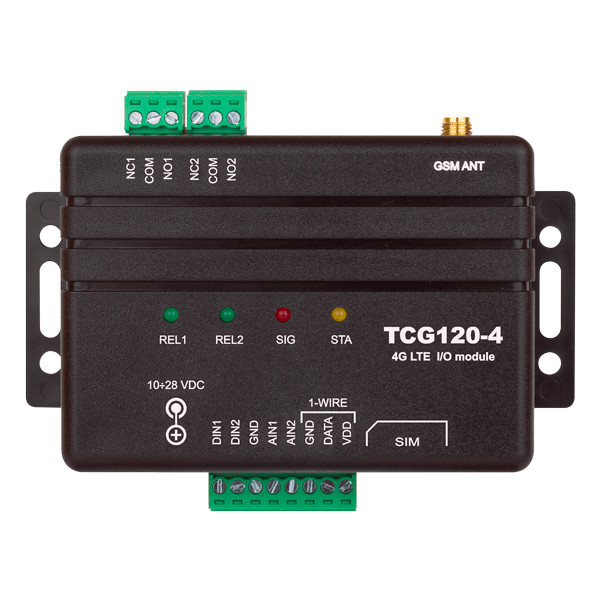

Módulo I/O Wireless 4G LTE com Suporte a MQTT – TCG120-4G

Referência: TCG120-4G

Condição: Novo produto

Módulo I/O Wireless 4G LTE com Suporte a MQTT

O TCG120-4 é um módulo I/O wireless industrial com conectividade 4G LTE e suporte nativo a MQTT, concebido para monitorização remota, automação e integração em sistemas SCADA. Compatível com 4G, 3G e 2G, garante comunicações fiáveis mesmo em locais onde a rede é limitada ou variável.

Mais detalhes

Escrever uma avaliação

Retirar este produto da minha lista de favoritos.
Adicionar este produto à minha lista de favoritos.
Imprimir

Mais informação

Descrição Geral

Desenvolvido para aplicações profissionais, o TCG120-4 oferece elevada fiabilidade de comunicação e grande flexibilidade na instalação. A seleção de rede é automática, podendo ser fixada manualmente durante a configuração inicial. A parametrização é efetuada através de uma interface Web acessível via USB num navegador comum. Em operação, o módulo pode ser configurado remotamente por SMS ou HTTP API.

Inclui 2 entradas digitais, 2 entradas analógicas (0–60 VDC) e 2 saídas de relé com contactos NO/NC, permitindo o controlo direto de equipamentos. A interface 1-Wire suporta até 4 sensores Teracom, aumentando significativamente a capacidade de monitorização. Em modo offline, os relés podem ser acionados por condições de alarme de qualquer parâmetro monitorizado, dispensando sistemas externos.

Para integração em sistemas IoT e SCADA, o dispositivo suporta comunicação HTTP API (XML/JSON) e MQTT, garantindo operações eficientes mesmo em redes de baixa largura de banda. O módulo também suporta geolocalização GSM* e atualização de firmware via USB ou OTA (over-the-air).

Benefícios e Diferenciais

Conectividade multibanda 4G/3G/2G para máxima cobertura.
Configuração flexível via interface Web USB, SMS e HTTP API.
Monitorização completa com entradas digitais, analógicas e interface 1-Wire.
2 relés NO/NC para controlo direto de cargas até 3 A.
Suporte MQTT 3.1.1 para integração em plataformas IoT modernas.
Alertas por SMS e Email (até 5 contactos cada, TLS sobre SMTP).

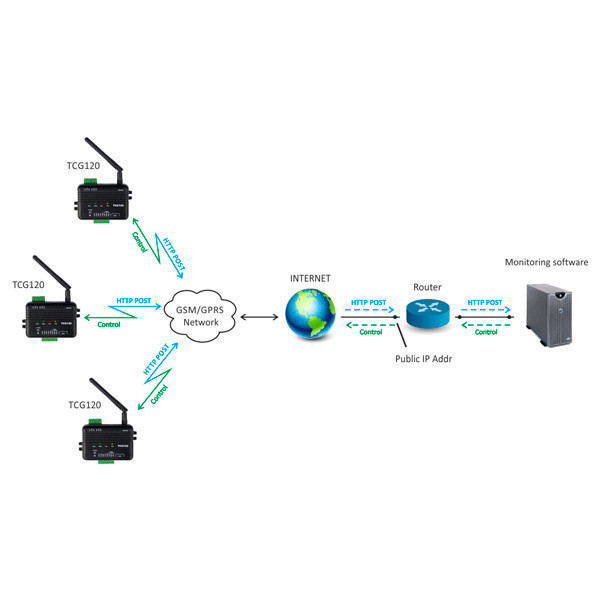

Envio periódico HTTP/HTTPS POST com ficheiros de estado XML/JSON.
Geolocalização GSM* baseada em dados de rede móvel.
Atualização de firmware via USB ou rede móvel (OTA).

Aplicações

Controlo remoto de iluminação pública.
Monitorização ambiental de explorações agrícolas.
Controlo remoto de instalações e equipamentos ferroviários.
Geolocalização GSM de frigoríficos e ativos móveis.
Controlo remoto de bombas de água e sistemas de pressão.
Monitorização e controlo de instalações remotas sem Ethernet.
Integração em sistemas SCADA e aquisição de dados.
Agricultura inteligente em zonas remotas.

Sensores Compatíveis

TSH202 – Sensor 1-Wire de temperatura e humidade
TST100 – Sensor 1-Wire de temperatura
TSC200 – Sensor 1-Wire de corrente AC/DC isolado galvanicamente
TST103 – Sensor 1-Wire de temperatura
TSH206 – Sensor 1-Wire de temperatura e humidade
TSV200 – Sensor 1-Wire de tensão isolado galvanicamente
TSV100 – Detetor de tensão AC
TSA200 – Transmissor de corrente 4–20 mA com interface 1-Wire

Especificações Técnicas

Categoria	Detalhes
Características físicas	Dimensões: 109 × 65 × 32 mm Peso: 152 g
Limites ambientais	Temperatura de operação: -20 a 55°C Temperatura de operação para configuração USB: 0 a 40°C Temperatura de armazenamento: -25 a 60°C Humidade relativa ambiente: 5 a 85% (não condensada)
Normas e certificações	Segurança: EN 62368-1:2014 + variantes e emendas (AC1-3:2015, A11:2017, AC:2017-03:2017) Exposição RF: EN 62311:2008 EMC: EN 55032:2015 (+ AC:2016-07, A11:2020), EN 55024:2010 (+ A1:2015) Harmónicos: EN 61000-3-2:2014 Flutuações de tensão: EN 61000-3-3:2013 (+ A1:2019) RFU/Telecom: EN 301 489-19 V2.1.1, EN 301 511 V12.5.1, EN 301 908-1 V11.1.1, EN 301 908-13 V11.1.2, EN 301 908-2 V11.1.2, EN 303 413 V1.1.1 Conformidade ambiental: RoHS

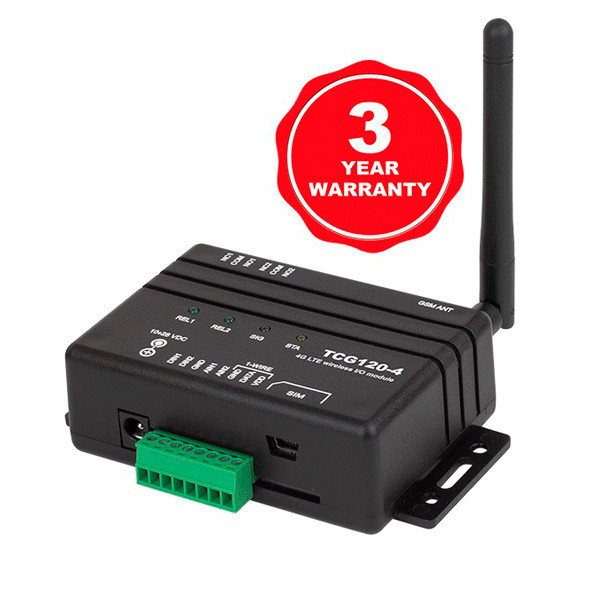

Garantia	Período de garantia: 3 anos
Alimentação	Gama de tensão de operação (incluindo -15/+20% IEC 62368-1): 10 a 28 VDC Consumo de corrente: 0,24 A @ 12 VDC
Interface celular	Tamanho do cartão SIM: Standard Conector de antena: SMA-F Normas suportadas: LTE-FDD, EDGE e GPRS TCG120-4E (h2.xx) bandas: 4G LTE: B1/B3/B5/B7/B8/B20 2G: B3/B8 TCG120-4G (h2.xx) bandas: 4G LTE: B1/ B2/ B3/ B4/ B5/ B7/ B8/ B12/ B13/ B18/ B19/ B20/ B25/ B26/ B28/ B66/ B34/ B38/ B39/ B40/ B41 3G: B1/B2/B4/B5/B6/B8/B19 2G: B2/B3/B5/B8
Entradas analógicas	Isolamento: Não isoladas Tipo: Entrada single-ended Resolução: 10 bits Gama de entrada: 0 a 60 VDC Precisão: ±1% Taxa de amostragem: 500 ms por canal (valor médio de 250 amostras) Impedância de entrada: ≥ 1 MΩ
Entradas digitais	Isolamento: Não isoladas Tipo: Contacto seco e nível lógico Nível alto mínimo: +2,5 VDC Nível baixo máximo: +0,8 VDC Tensão máxima de entrada: +5,5 VDC Taxa de amostragem: 10 ms Tempo de filtragem digital: 30 ms
Saídas de relé	Tipo: Form C (contactos NO e NC) Corrente nominal de contacto: 3 A @ 24 VDC, 30 VAC (carga resistiva) Resistência de isolamento inicial: ≥ 100 MΩ @ 500 VDC Vida mecânica: 10 000 000 operações Vida elétrica: 100 000 operações @ 3 A (carga resistiva) Resistência de contacto: ≤ 50 mΩ (valor inicial) Frequência mínima de comutação: 0,1 Hz à carga nominal ATENÇÃO: O dispositivo não possui proteção interna contra sobrecorrente nas linhas de contacto dos relés. Devem ser utilizados fusíveis externos ou disjuntores de limitação de corrente de 3 A para proteção das linhas de ligação.
Interface 1-Wire	Tensão de saída: 5,0 ± 0,3 VDC Corrente máxima de saída: 200 mA
Memória FLASH interna	Endurance: 100 000 ciclos (cada alteração de estado de relé ou gravação de definições conta como um ciclo de memória)
