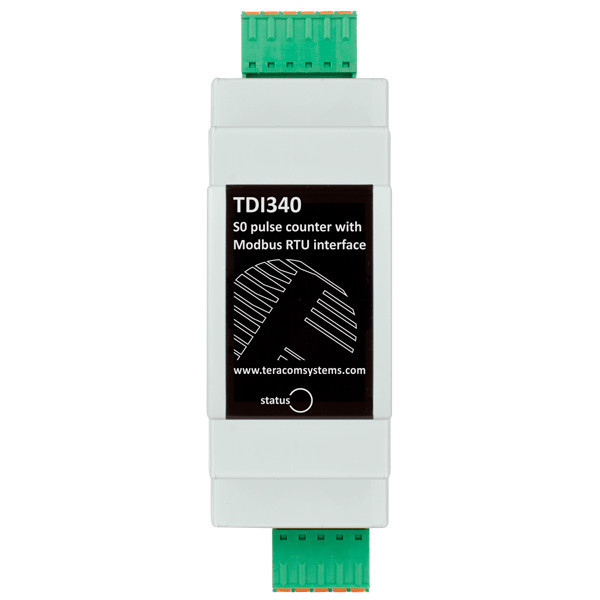

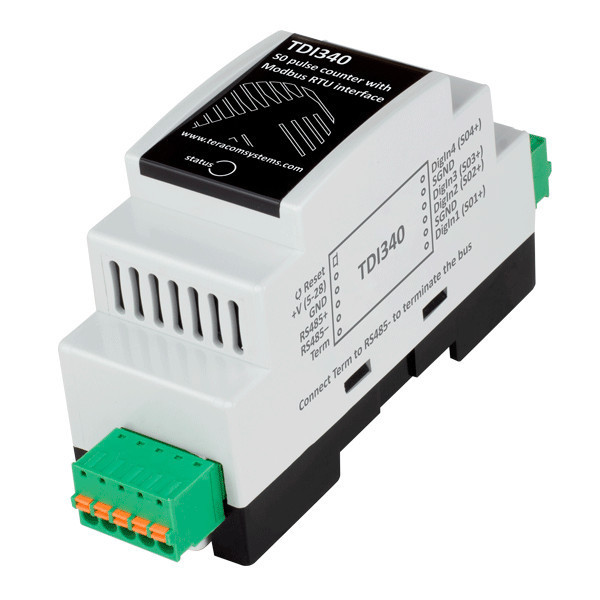

S0 Contador de Impulsos com Interface MODBUS RTU – TDI340
TDI340
Novo produto
S0 Contador de Impulsos com Interface MODBUS RTU
O TDI340 é um contador de impulsos S0 avançado, com interface MODBUS RTU e 4 entradas digitais isoladas, projetado para monitorização precisa de energia, água, gás e processos industriais. Com memória não volátil, elevada fiabilidade, é uma solução ideal para aplicações profissionais de aquisição remota de dados.
- Escrever uma avaliação
- Retirar este produto da minha lista de favoritos.
- Adicionar este produto à minha lista de favoritos.
- Imprimir
Mais informação
Descrição Geral
O TDI340 foi desenvolvido para garantir contagem precisa de impulsos S0 de acordo com a norma IEC 62053-31. Suporta modos de leitura por polling e por detecção de bordo (ascendente, descendente ou ambos), permitindo total flexibilidade de integração.
Cada uma das quatro entradas dispõe de um contador independente com armazenamento em memória não volátil, evitando perda de dados mesmo após falhas de energia.
Além da contagem bruta de impulsos, o dispositivo disponibiliza registos dedicados para valores físicos calculados, permitindo o registo direto de consumos de energia, água, gás e outros recursos.
Inclui ainda leitura em tempo real do estado das entradas digitais (Aberto/Fechado) e possibilidade de aplicar atrasos configuráveis entre baixo-para-alto e alto-para-baixo para filtragem digital adicional (0 a 656 segundos, em passos de 10 ms).
Com uma ampla gama de alimentação entre 5 e 28 VDC, o TDI340 adapta-se facilmente a múltiplos cenários industriais e sistemas de automação.
Principais Características
- Interface RS-485 para até 63 nós
- Memória não volátil para contadores e configurações
- Alimentação ampla: 5 a 28 VDC
- Baixo consumo energético
- Entradas digitalmente isoladas
- Várias opções de configuração de comunicação
- Resistor de terminação interno de 120 Ω
- Montagem em calha DIN
- Atualização de firmware via interface
Aplicações do Contador S0
- Monitorização remota de contadores de eletricidade
- Controlo de processos industriais
- Monitorização remota de contadores de água
- Monitorização de equipamentos com saída S0
- Aquisição remota de dados
- Monitorização remota de contadores de gás
- Gestão de energia
- Supervisão de processos

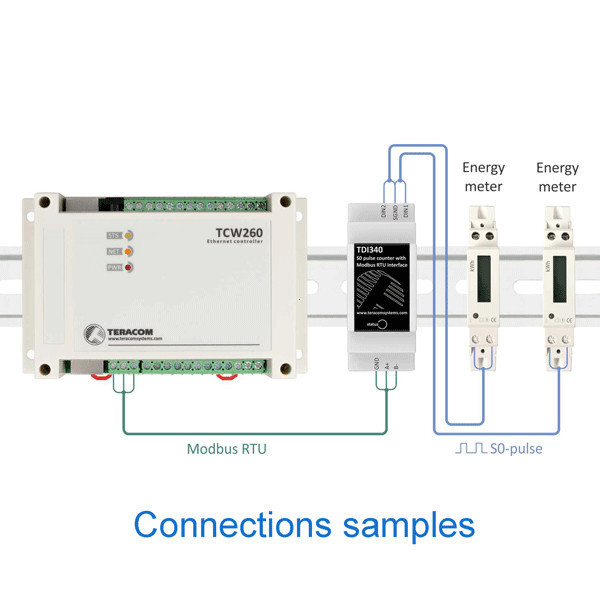

Compatibilidade
- Módulo de monitorização de energia TCW260
- Controladores MODBUS RTU de terceiros
Especificações Técnicas
| Categoria | Detalhes |
|---|---|
| Dimensões | 35 × 86 × 59 mm (caixa de 2 módulos) |
| Peso | 60 g |
| Montagem | Calha DIN de 35 mm |
| Temperatura de operação | -20 a 60°C |
| Humidade relativa (operação) | 10 a 90% (sem condensação) |
| Temperatura de armazenamento | -25 a 65°C |
| Humidade relativa (armazenamento) | 5 a 95% (sem condensação) |
| Grau de proteção | IP40 (ligações IP20) |
| Tensão de alimentação | 5 a 30 VDC (inclui -15/+20% IEC 62368-1) |
| Consumo de corrente | 50 mA @ 5V |
| Isolamento | Funcional, 1 kV DC |
| Modos independentes | OPEN/CLOSED (contacto seco) e COUNTER (compatível S0) |
| Valor máximo de contagem | 2³² − 1 |
| Tensão máxima de entrada | +5,5 VDC |
| Impedância máx. para leitura “0” | 800 Ω |
| Impedância mín. para leitura “1” | 1 MΩ |
| Corrente máxima | 3 mA (com 0 Ω de impedância de fonte) |
| Frequência máxima (modo edge) | 100 Hz |
| Período de polling | 10 ms |
| Atraso L-H / H-L | 0 a 65535 × período de polling; não disponível no modo edge |
| Protocolo | Modbus RTU |
| Camada física | RS-485 |
| Número de transceptores | Até 63 |
| Cabo recomendado | Par entrançado, blindado, 2 × 0.5 mm² |
| Tempo de resposta | ≤ 50 ms |
| Timeout do Master | ≥ tempo de resposta + tempo de resposta do dispositivo |
| Conetores | Conectável sem parafuso, 3.81 mm, cabos 28–16 AWG (0.081–1.31 mm²) |
| Garantia | 3 anos |
