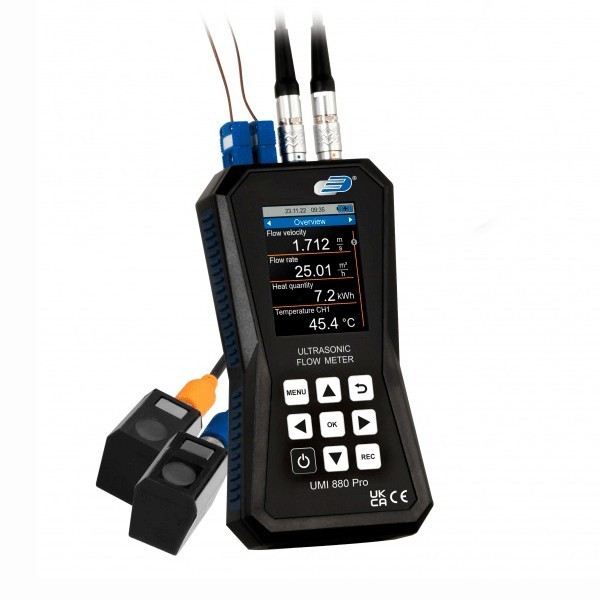

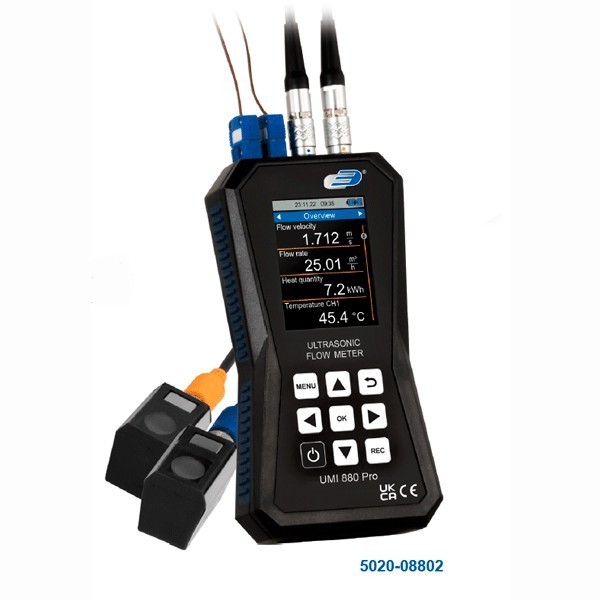

Caudalímetro ultrassónico portátil UMI 880 PRO Dostmann 5020-08802

O caudalímetro ultrassónico portátil mede o caudal, percolação, produção de calor e quantidade de calor.

Características Principais:

• Parâmetros de medição: Velocidade do fluido, volume do fluido, volume, temperatura, produção de calor e a quantidade de calor
• Gama de medição: 0,01 até ±32 m/ segundo
• Precisão:
  • Para diâmetro> 50 mm: ±1,5% do valor
  • Para diâmetro <50 mm: ±3,5% do valor
• Resolução: 0,001 m/ s
• Reprodutibilidade: ±0,5% do valor
• Temperatura de trabalho: -30 até +160°C
• Dimensões da tubagem para o sensor incluído (Sensor S1): Ø20 até 108 mm
• Sensores opcionais:
  • Sensor L1: Para tubos desde Ø 315 até 6000 mm
  • Sensor M1: Para tubos desde Ø 57 até 720 mm
  • Sensor SR1 em calha: Para tubos desde Ø 20 até 108 mm
  • Sensor MR1 em calha: Para tubos entre 57 até 720 mm
• Inclui função de datalogger
• Capacidade de memória 32 GB
• Medição de temperatura: Via termopares tipo B, E, J, K, N, R, S, T
• Inclui cabos de ligação entre os sensores e o caudalímetro de 5 metros
• Fluido: Todos os fluidos com impureza menor que 5%
• Fácil de montagem

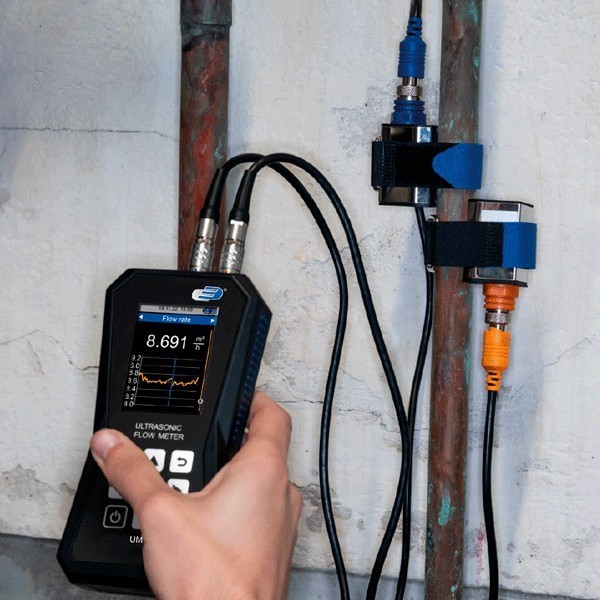

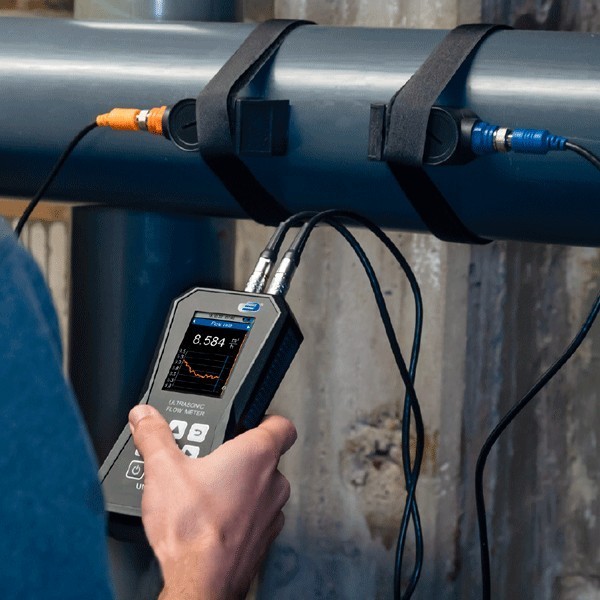

• Instalação sem interrupção do processo
• Sem perda de pressão
• Inclui acessórios numa mala de transporte robusta

Descrição:

Com uma precisão de ±1,5% fim de escala para um diâmetro de tubo de DN ≥50, e uma precisão de ±3,5% fim de escala para um diâmetro de tubo de DN <50 e uma reprodutibilidade de ±0,5% fim de escala. O medidor de caudal ultrassónico 5020-08801 é um dispositivo de medição particularmente preciso.

O caudalímetro incluí um assistente automático configurado no caudalímetro que ajuda a instalar os sensores do medidor de caudal ultrassónico. Este assistente automático na instalação exibe graficamente a qualidade do sinal do medidor de caudal ultrassónico. Além disso, é exibido graficamente se os sensores do medidor de caudal ultrassónico estão posicionados na distância correta um do outro. Para realizar medições de caudal com o caudalímetro ultrassónico, a velocidade do fluido, o caudal volumétrico e o volume são exibidos após inserir as especificações do tubo e o fluido a medir. O caudalimetro ultrassónico exibe os valores medidos numa ampla gama de unidades.

Sensores disponíveis:

Tipo de sensor/ Código de encomenda	Sensor UMI 880 S1 (Incluído)	Sensor UMI 880 M1	Sensor UMI 880 SR1	Sensor UMI 880 MR1	Sensor UMI 880 L1
Imagens dos Sensores
Comprimento do cabo do sensor	5 metros	5 metros	5 metros	5 metros	5 metros
Diâmetro nominal	DN 15 até 100 20 até 108 mm	DN 50 até 700 57 até 720 mm	DN 15 até 100 20 até 108 mm	DN 50 até 700 57 até 720 mm	DN 300 até 6000 315 até 6000 mm
Temperatura do líquido	-30 até 160 °C	-30 até 160 °C	-30 até 160 °C	-30 até 160 °C	-30 até 160 °C
Dimensões	45 x 30 x 30 mm	70 x 40 x 40 mm	200 x 25 x 25 mm	280 x 40 x 40 mm	91 x 52 x 44 mm
Peso	75 gramas	260 gramas	250 gramas	1080 gramas	530 gramas

Possíveis métodos de medição:

Os sensores podem ser montados de acordo com quatro diferentes métodos de medição apresentados abaixo:

1. Sensor montante, 2. Distância do sensor, 3. Sensor jusante, 4. Direção de fluxo

Quanto mais frequente o som atravessar o fluido, mais precisa será as medições até com velocidades de fluxo muito baixas. No entanto, a intensidade do sinal diminui a cada cruzamento, neste caso o método W e N não deve ser utilizado para todos os tubos.
Recomenda-se a utilização do método V se os parâmetros do tubo permitirem, pois produz os melhores resultados em termos de qualidade de sinal e estabilidade do ponto zero. No entanto, se a qualidade do sinal for muito baixa, o método Z poderá ser utilizado.

Unidades de medida
O menu "Units" permite definir as unidades de todos os parâmetros medidos. A tabela a seguir apresenta as
unidades disponíveis:

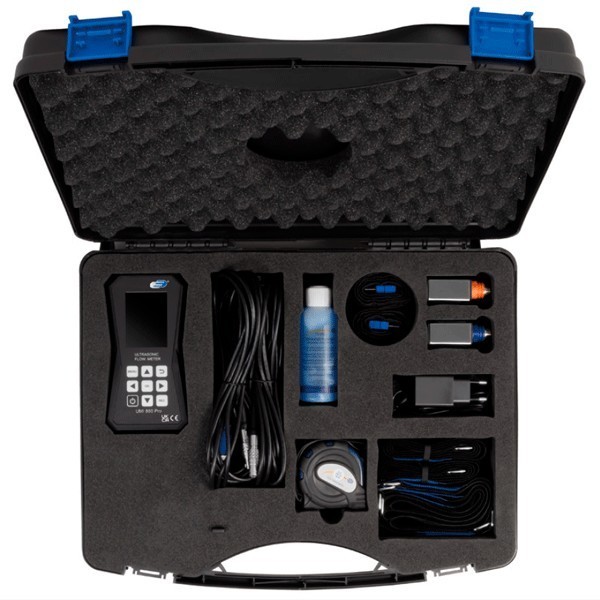

Incluído no fornecimento:

• 1 x medidor de caudal ultrassónico
• 2 x sensores de caudal (Sensor S1: medição entre 20 até 108 mm)
• 2 Cabos de ligação entre sensores e caudalímetro de 5 m
• 2 braçadeiras de velcro
• 1 adaptador de alimentação
• 1 cabo USB-C
• 1 x gel de acoplamento ultrassónico
• 1 x fita métrica
• 1 x mala de transporte
• 1 manual de instruções

Tipo de material no tubo a medir:

Seleção de materiais configurados no equipamento ou configuração personalizada com entrada da velocidade transversal do som.

Fluidos de medição:

O menu "Fluido" permite selecionar um dos fluidos configurados no equipamento ou inserir um fluido definido pelo utilizador. Os seguintes fluidos configurados no equipamento estão disponíveis no menu:

• Água
• Água do mar
• Óleo
• Óleo cru
• Metanol
• Etanol
• Diesel
• Gasolina
• Petróleo

Um fluido definido pelo utilizador poderá ser selecionado inserindo a velocidade do som e a viscosidade cinemática do fluido.

A viscosidade cinemática é a relação entre a viscosidade dinâmica e a densidade - a quantidade em que não existe força envolvida. A viscosidade cinemática pode ser obtida dividindo a viscosidade absoluta de um fluido com a densidade da sua massa.
