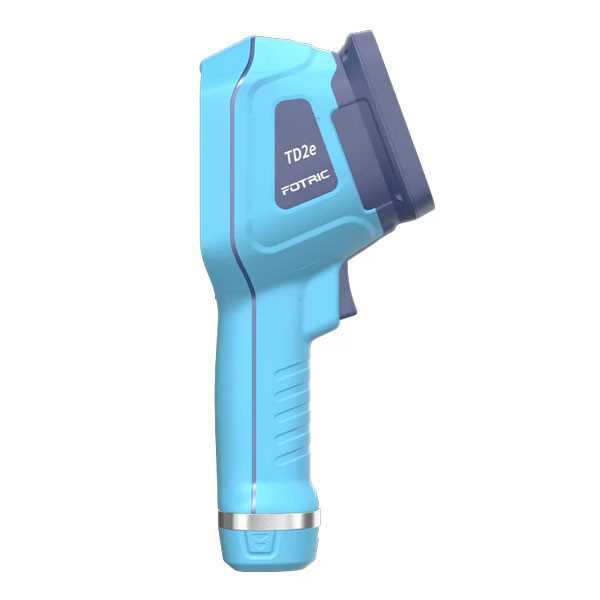

A FOTRIC TD2e Kit transforma sons e ultrassons em imagens visuais, permitindo aos profissionais de manutenção identificar rapidamente fugas e anomalias acústicas sem contacto direto com os equipamentos.

A tecnologia de imagem acústica utiliza uma matriz de microfones e algoritmos de processamento digital para determinar a direção das emissões sonoras. Os resultados aparecem como um mapa acústico sobreposto à imagem da câmara digital, facilitando a identificação do ponto de origem do problema.

Esta solução é especialmente indicada para empresas que pretendem reduzir perdas de ar comprimido, melhorar a eficiência energética, identificar fugas de vácuo e otimizar programas de manutenção preventiva e preditiva.

Aplicações industriais recomendadas

• Deteção de fugas em redes de ar comprimido.
• Inspeção de sistemas de vácuo e pressão negativa.

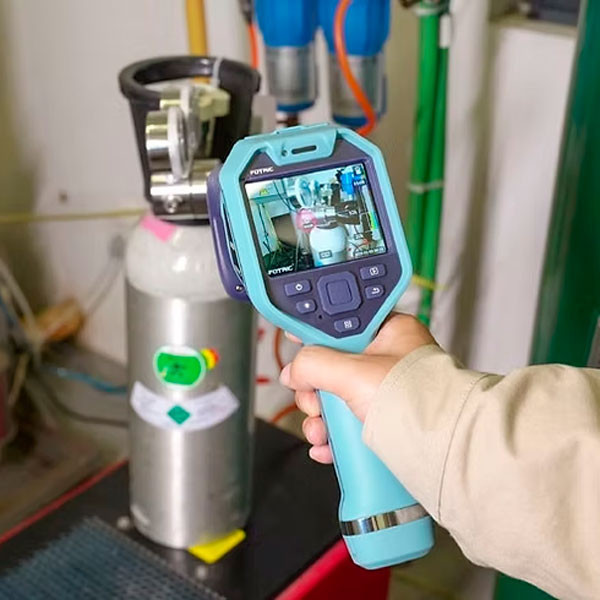

• Deteção acústica de fugas em sistemas de gás pressurizado.
• Manutenção de válvulas, cilindros e atuadores pneumáticos.
• Inspeção de tubagens, uniões e acessórios industriais.
• Identificação de vibrações e ruídos de componentes soltos.
• Manutenção preventiva e preditiva em linhas de produção.
• Auditorias de eficiência energética em sistemas pneumáticos.
• Indústria automóvel, alimentar e farmacêutica.
• Inspeção e diagnóstico de equipamentos industriais em funcionamento.

Tecnologia Acoustic Beamforming – Transformar sons em imagens

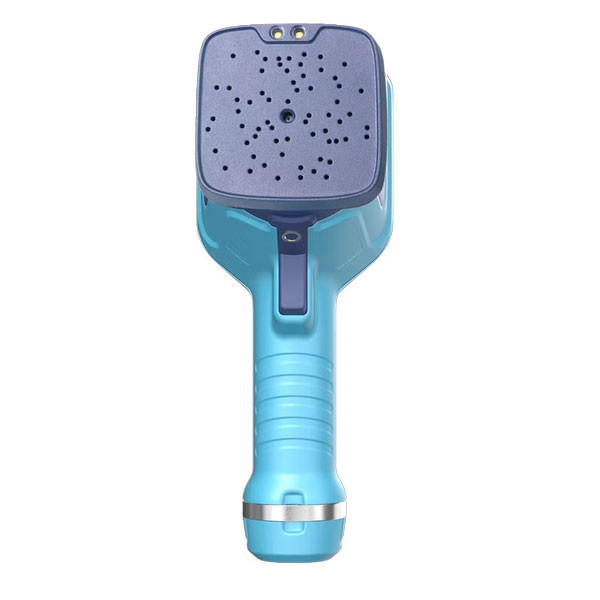

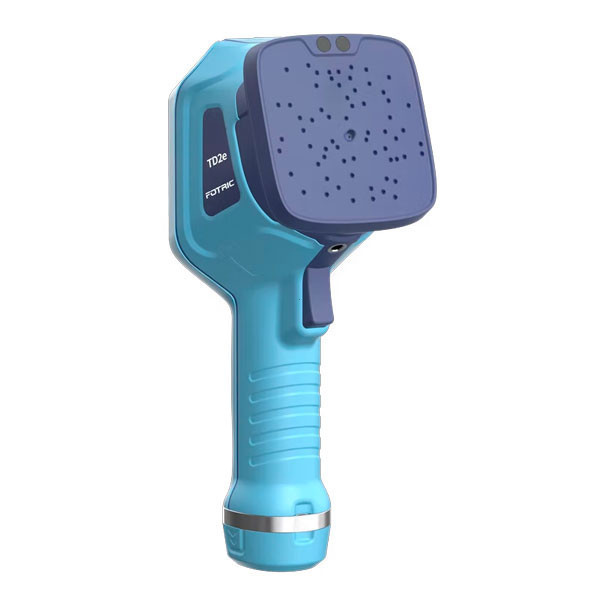

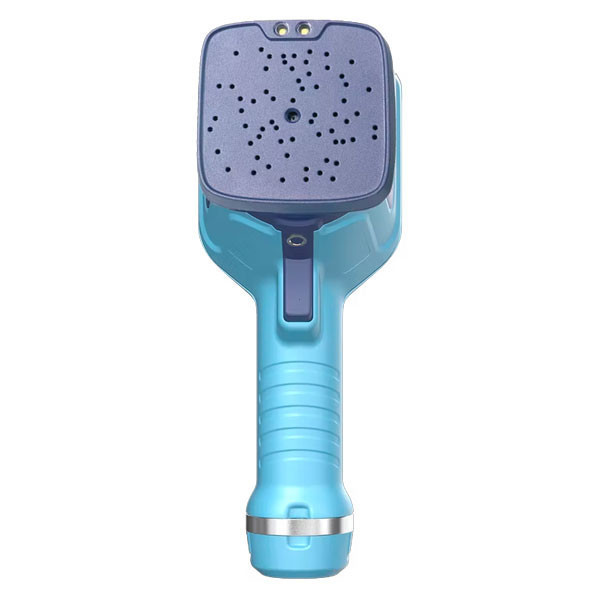

A tecnologia Acoustic Beamforming combina os sinais captados simultaneamente pelos 64 microfones MEMS para determinar a direção das fontes sonoras. O sistema representa a localização das emissões através de um mapa acústico sobreposto à imagem digital da instalação.

Esta tecnologia facilita a identificação de pontos de fuga que seriam difíceis de localizar através de métodos de inspeção convencionais, particularmente quando existem várias fontes sonoras ou quando a origem da emissão não é imediatamente evidente.

Deteção acústica e ultrassónica de 2 a 100 kHz

A FOTRIC TD2e Kit possui uma gama de frequências de posicionamento acústico de 2 a 100 kHz, abrangendo sons audíveis e frequências ultrassónicas.

As fugas em circuitos de ar comprimido e outros gases pressurizados podem gerar turbulência e emissões ultrassónicas. A câmara permite visualizar a localização destas emissões, ajudando a identificar problemas em uniões, válvulas e tubagens.

O intervalo de frequências pode ser ajustado manualmente, sendo possível visualizar a frequência de pico para apoiar a análise técnica.

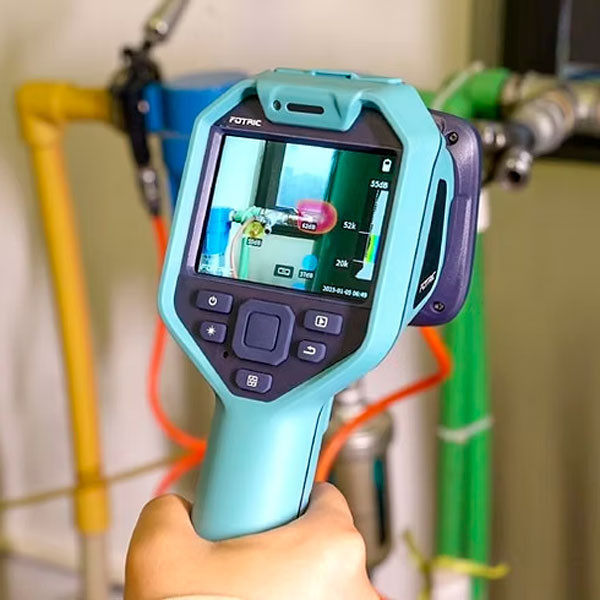

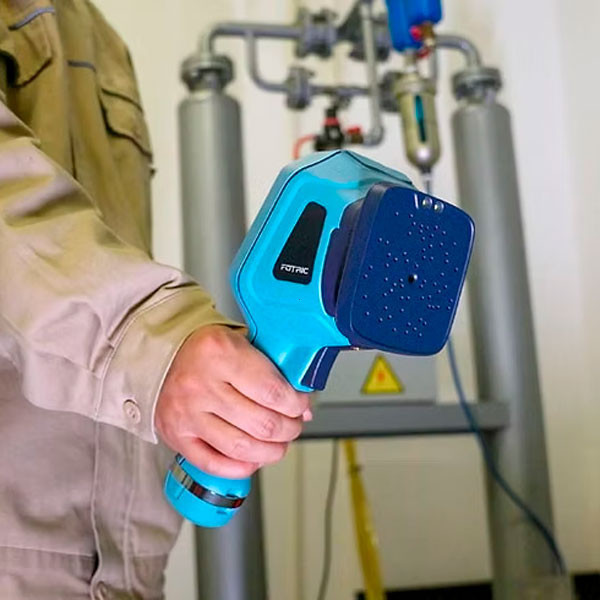

Deteção de fugas de ar comprimido

As fugas de ar comprimido representam uma fonte de desperdício energético em muitas instalações industriais. Pequenas perdas em tubagens, conectores, válvulas ou equipamentos pneumáticos podem contribuir para aumentar o tempo de funcionamento dos compressores e os custos operacionais.

A FOTRIC TD2e Kit permite localizar visualmente fontes ultrassónicas associadas a fugas, tornando as inspeções mais rápidas e facilitando a identificação dos pontos que devem ser reparados.

É uma ferramenta para programas de manutenção de ar comprimido, auditoria energética, redução de perdas pneumáticas e melhoria da eficiência industrial.

Deteção de fugas em sistemas de vácuo

Nos sistemas de vácuo, a entrada de ar através de ligações ou componentes com problemas de vedação pode comprometer a estabilidade e o desempenho do processo.

A FOTRIC TD2e Kit permite investigar as emissões acústicas associadas a estas fugas, contribuindo para identificar zonas que necessitam de manutenção sem desmontagem imediata dos equipamentos.

Inspeção de válvulas, cilindros e sistemas pneumáticos

Em sistemas de automação industrial, o desgaste de vedantes, válvulas e ligações pode originar fugas que afetam a eficiência operacional.

A visualização acústica em tempo real facilita a localização de emissões em válvulas pneumáticas, cilindros, atuadores, conexões e componentes de linhas de produção, permitindo priorizar intervenções de manutenção.

Identificação de ruídos e vibrações mecânicas anormais

Além da deteção de fugas, a FOTRIC TD2e Kit pode apoiar a investigação de emissões acústicas de alta frequência associadas a parafusos soltos, uniões mecânicas e vibrações anormais.

A inspeção acústica ajuda a localizar áreas que merecem uma análise técnica mais aprofundada, complementando outros métodos de manutenção e diagnóstico.

Três modos de imagem acústica

A FOTRIC TD2e Kit permite adaptar a visualização acústica às condições da inspeção através de três modos:

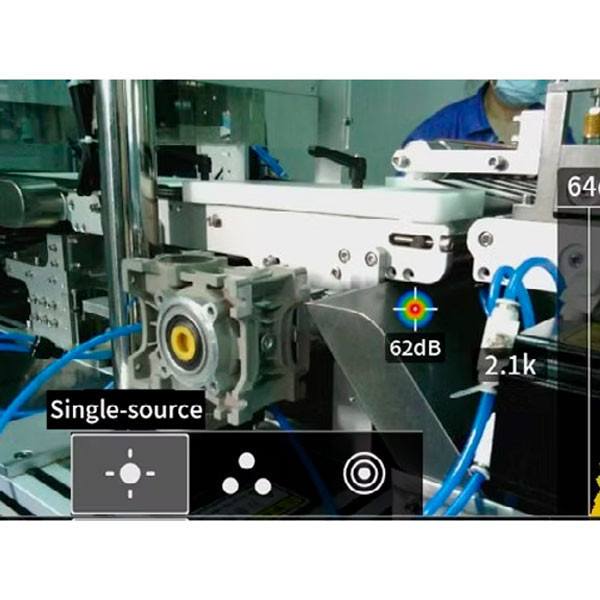

• Single-source: destaca uma fonte sonora para facilitar a localização individual.

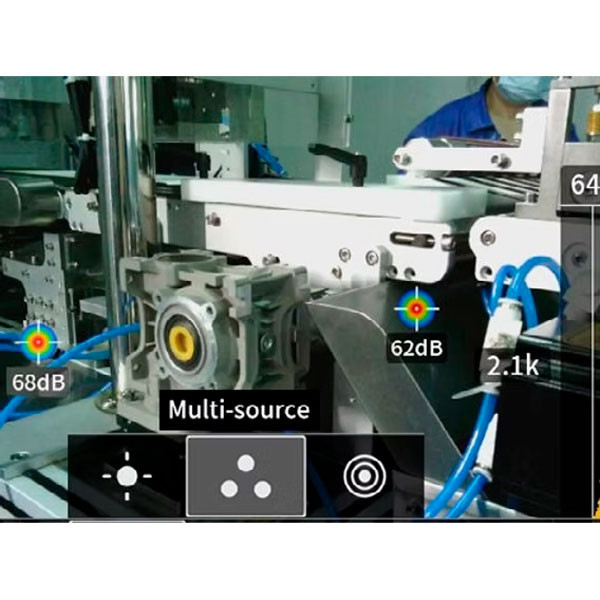

• Multi-source: permite localizar e visualizar várias fontes acústicas em simultâneo.

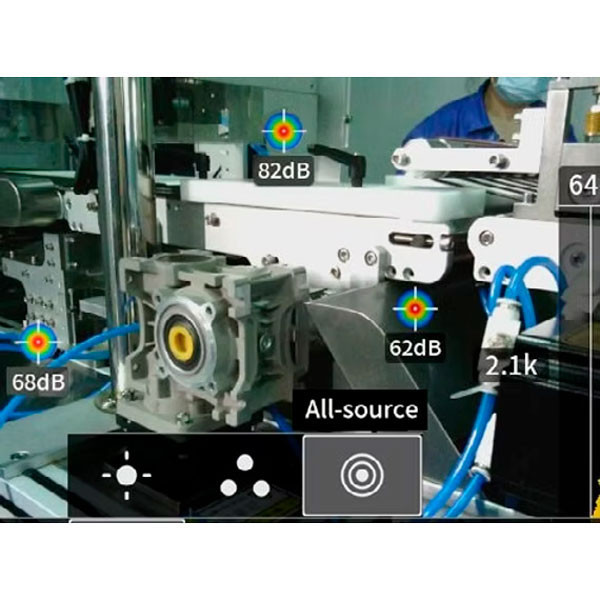

• All-source: apresenta o conjunto de fontes sonoras identificadas na área de inspeção.

Noise Suppression e Micro-Detection

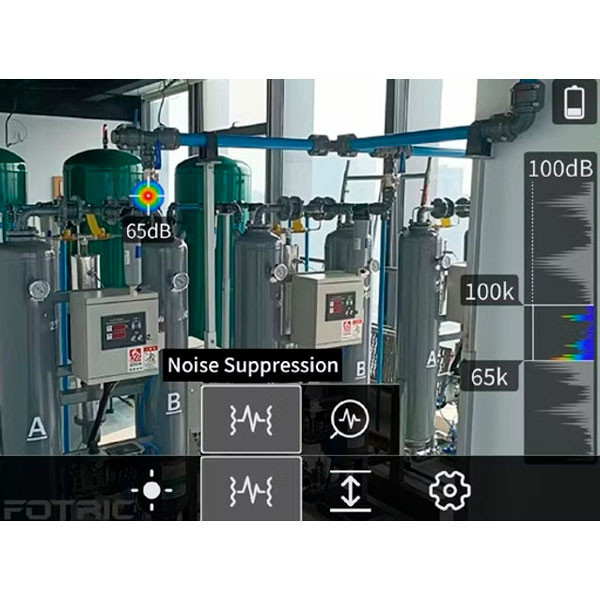

O modo Noise Suppression permite reduzir a influência de ruídos ambientais na visualização acústica, facilitando a localização de fontes relevantes em instalações industriais ruidosas.

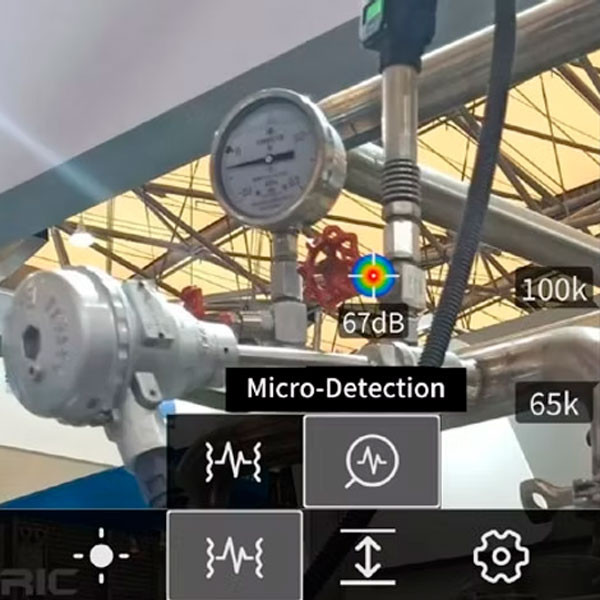

O modo Micro-Detection foi desenvolvido para destacar emissões sonoras mais subtis, apoiando a identificação de potenciais anomalias que poderiam passar despercebidas durante uma inspeção convencional.

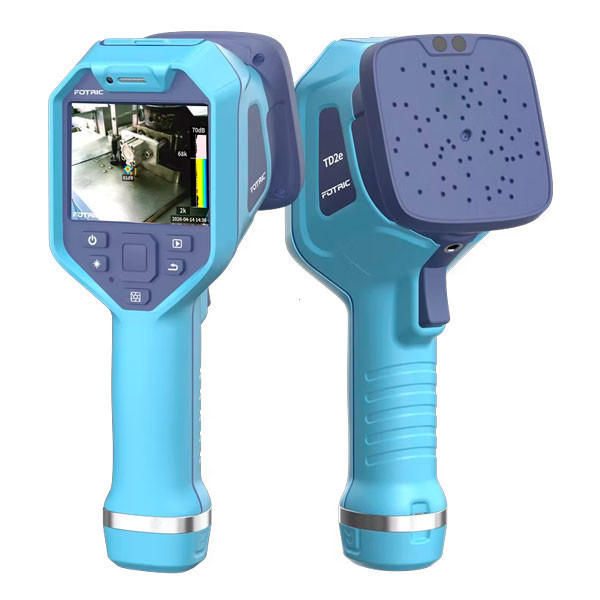

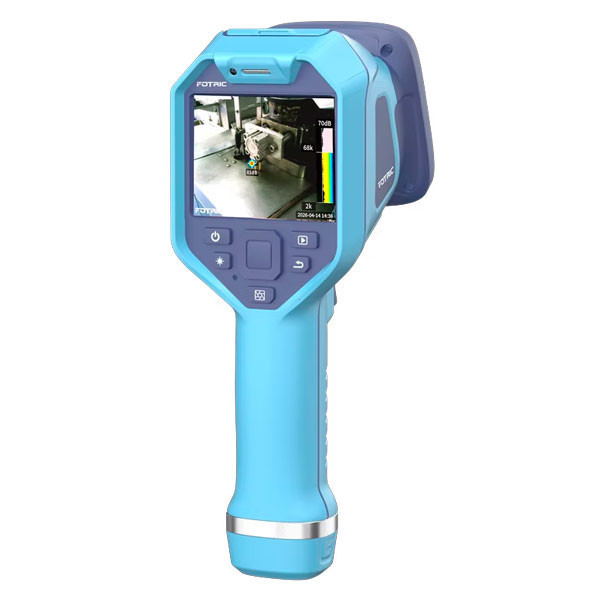

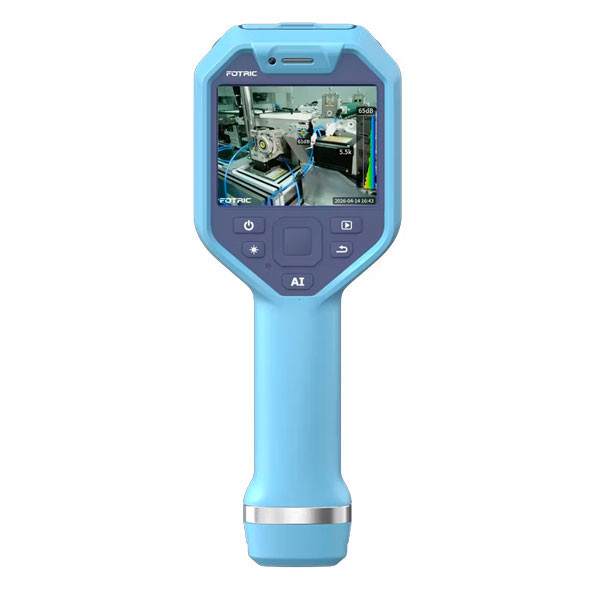

Ecrã tátil IPS de 3,5" e câmara digital de 5 MP

O equipamento integra um ecrã LCD IPS de 3,5 polegadas, com resolução de 640 × 480 píxeis e interface tátil para operação intuitiva.

A câmara digital industrial de 5 megapíxeis fornece a imagem visual sobre a qual é apresentado o mapa acústico, permitindo aos utilizadores relacionar diretamente os sinais sonoros com os componentes da instalação.

Concebida para inspeções profissionais no terreno

A FOTRIC TD2e Kit possui grau de proteção IP54, construção industrial e resistência a quedas de até 2 metros, de acordo com as condições especificadas pelo fabricante.

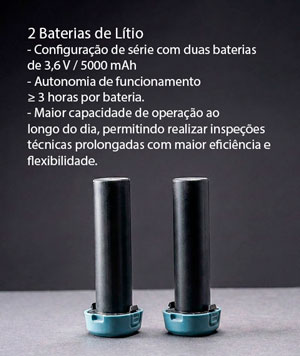

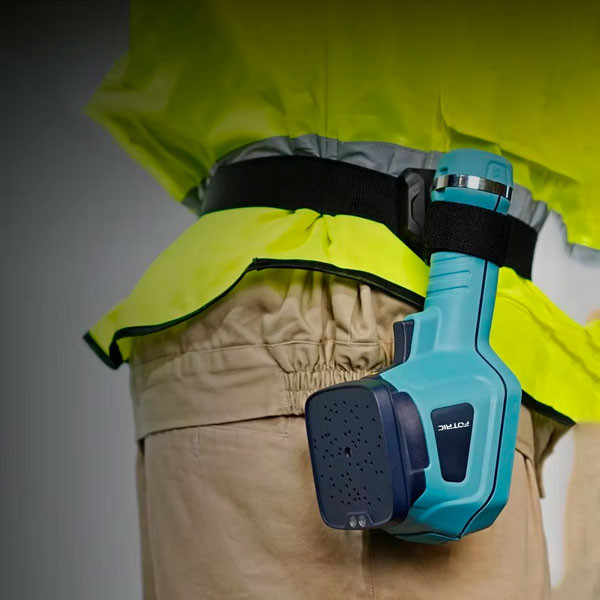

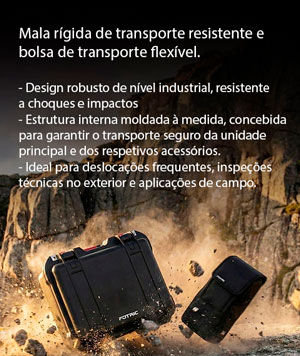

O kit inclui duas baterias de iões de lítio substituíveis, cada uma com autonomia nominal igual ou superior a 3 horas, dependendo das condições de utilização. A mala rígida, a bolsa e o suporte de transporte ajudam a proteger o equipamento durante deslocações e inspeções.

Especificações técnicas – FOTRIC TD2e Kit

* Garantia anunciada pelo fabricante, sujeita às condições aplicáveis. A sensibilidade acústica indicada corresponde a condições específicas de ensaio e não representa um limite universal para todas as instalações.

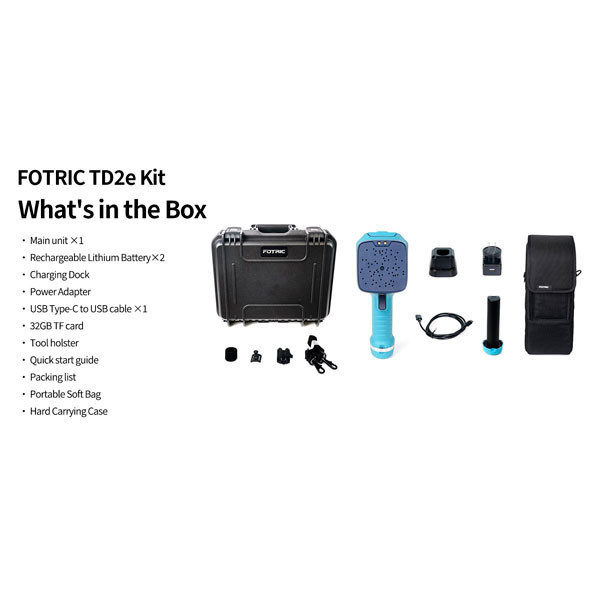

Conteúdo do Kit FOTRIC TD2e

FOTRIC TD2e Standard vs. TD2e Kit

As versões Standard e Kit utilizam a mesma unidade de imagem acústica. A configuração TD2e Kit distingue-se sobretudo pelos acessórios adicionais, pela segunda bateria e pela garantia alargada anunciada pelo fabricante.

FAQ – Perguntas frequentes

Para que serve a FOTRIC TD2e Kit?

A FOTRIC TD2e Kit é uma câmara de imagem acústica para localizar fugas de ar comprimido, gás pressurizado e vácuo, bem como identificar emissões acústicas anormais em equipamentos industriais.

Qual é a gama de frequências de deteção?

O equipamento trabalha na gama de 2 a 100 kHz, abrangendo frequências audíveis e ultrassónicas.

Qual é a distância máxima de trabalho?

A distância especificada pelo fabricante é de 0,3 a 60 metros. A capacidade real de deteção depende das características da fuga, do ambiente acústico e da distância.

A câmara consegue detetar fugas muito pequenas?

O fabricante apresenta resultados de deteção de 0,01 L/min em condições de ensaio específicas. O desempenho noutras instalações depende de fatores como pressão, dimensão da fuga, ruído ambiente e distância.

É possível identificar várias fugas simultaneamente?

Sim. O modo Multi-source permite visualizar simultaneamente várias fontes acústicas na área inspecionada.

A FOTRIC TD2e Kit mede temperaturas?

Não. A TD2e Kit é uma câmara acústica, não uma câmara termográfica. A imagem colorida representa a localização e a intensidade relativa das emissões sonoras, não a temperatura dos componentes.

É adequada para ambientes industriais ruidosos?

Sim. O equipamento dispõe de funções de supressão de ruído e seleção manual de frequências que permitem adaptar a análise às condições acústicas da instalação.

É possível detetar fugas através de paredes?

Não. A TD2e Kit localiza fontes acústicas através de ondas sonoras propagadas pelo ar. Barreiras sólidas, como paredes e solo, limitam a deteção de fontes ocultas.

Qual é a diferença entre a TD2e e a TD2e Kit?

A unidade principal é a mesma. A versão Kit inclui uma bateria adicional, mala rígida, bolsa de transporte e garantia alargada anunciada pelo fabricante.

A FOTRIC TD2e Kit ajuda a reduzir custos energéticos?

Sim. A identificação de fugas de ar comprimido permite orientar reparações e reduzir desperdícios. A quantificação das poupanças depende da pressão, do tempo de funcionamento, do caudal perdido e do consumo energético da instalação.
