Benefícios principais

Permite a leitura de contadores de energia, água, gás e outros recursos, bem como sensores analógicos e MODBUS RTU, com registo de dados e visualização gráfica via interface web.

• Monitorização centralizada de energia e recursos – recolha dados de múltiplos contadores e sensores num único dispositivo.
• Galvanicamente isolado – maior fiabilidade e proteção contra ruído elétrico em ambientes industriais exigentes.
• Conectividade completa – Ethernet, MODBUS RTU, MODBUS TCP/IP, SNMP, HTTP API e MQTT 3.1.1 para integração em SCADA e BMS.
• Até 24 canais configuráveis – canais discretos, gerais ou cumulativos para monitorizar energia, volume, temperatura, caudal e muito mais.
• Até 24 alarmes independentes – com estados configuráveis, histerese e visualização em gráfico, para deteção precoce de anomalias.
• Registo de dados integrado – datalogger interno até 70 000 registos, ideal para auditorias e análise histórica.
• Instalação em calha DIN – montagem rápida e segura em quadros elétricos.
• Ampla gama de alimentação – funcionamento estável em diferentes ambientes e instalações.

Características e funcionalidades

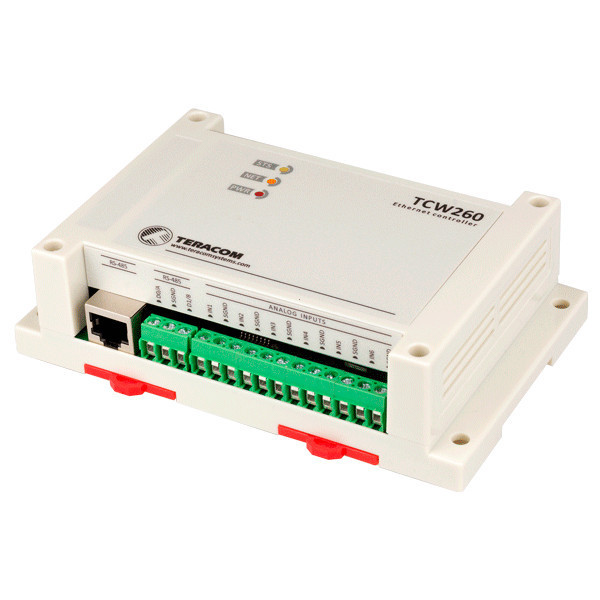

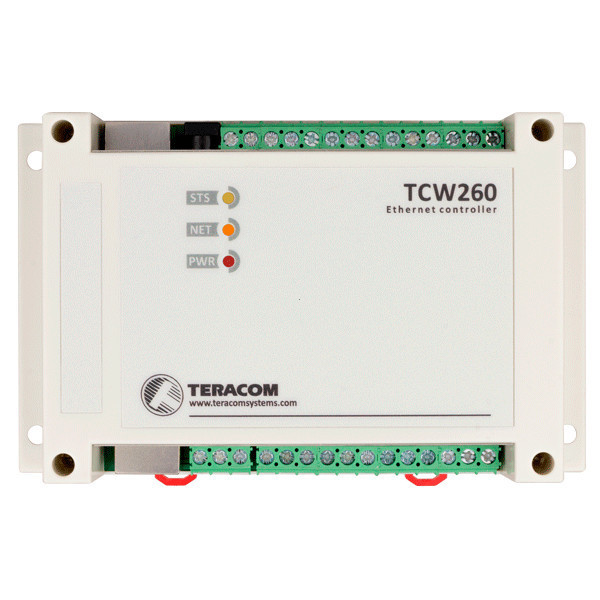

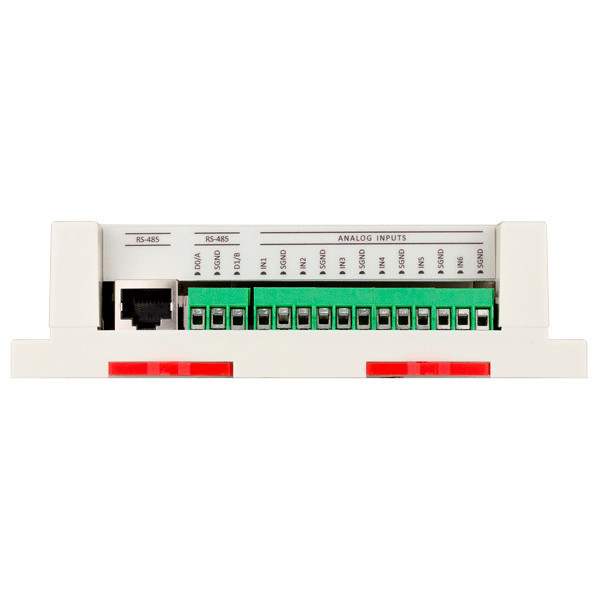

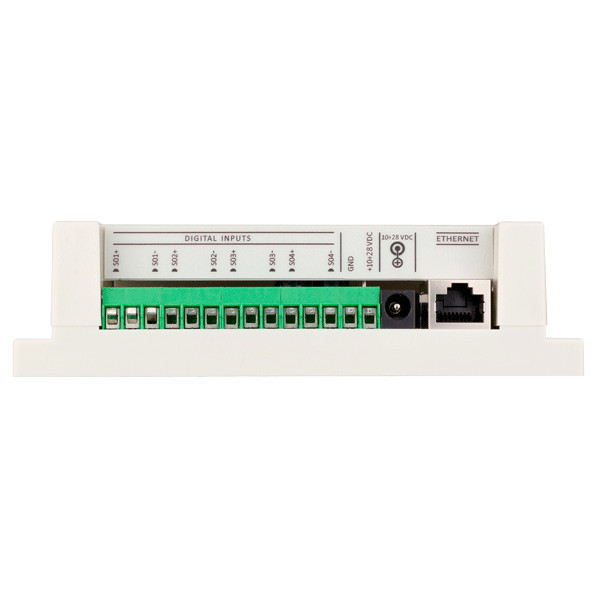

O módulo de monitorização de energia TCW260 suporta 4 entradas digitais S0 compatíveis e 6 entradas analógicas, bem como um interface RS-485 MODBUS RTU totalmente isolado. As entradas digitais permitem ligar até 4 contadores de energia com saída de pulsos S0 ou sensores de contacto seco (ON/OFF). As entradas analógicas podem funcionar em modo tensão (0/10 V) ou modo corrente (0/20 mA), permitindo a ligação a transdutores de tensão, corrente, pressão, temperatura, caudal, entre outros.

Através do interface RS-485, o TCW260 suporta até 24 registos/dispositivos MODBUS RTU (sensores Teracom ou de terceiros). Todos os parâmetros primários – entradas digitais, entradas analógicas e registos MODBUS – podem ser combinados em até 24 canais de monitorização, definidos como:

• Discretos – para monitorização de estados OPEN/CLOSED (contactos secos).
• Gerais – para medições instantâneas (corrente, tensão, temperatura, caudal, etc.).
• Cumulativos – para energia, volume, consumo total e outros valores acumulados.

Cada canal pode ser usado para criar até 24 alarmes independentes, cada um com até dois limites e histerese, permitindo uma gestão precisa de estados de alarme. Quando um alarme é ativado, o canal associado é realçado na página de monitorização e nos gráficos.

Protocolos M2M e conectividade

O TCW260 integra-se facilmente em sistemas de monitorização e supervisão graças ao suporte para vários protocolos M2M sobre Ethernet:

• SNMPv2 / SNMPv3 com envio de traps para condições de alarme.
• HTTP/HTTPS com servidor web integrado e comandos HTTP API.
• MODBUS TCP/IP – conversão transparente MODBUS RTU → MODBUS TCP.
• MQTT 3.1.1 – integração em plataformas IoT e sistemas em nuvem.
• Envio periódico de ficheiros XML/JSON via HTTP/HTTPS POST para sistemas cliente-servidor.
• SMTP com SSL/TLS para envio de alertas por e-mail.
• DNS dinâmico (DynDNS, No-IP, DNS-O-Matic) e suporte NTP para sincronização horária.

A configuração e controlo são realizados através de uma interface web protegida por palavra-passe, acessível em HTTP ou HTTPS. O equipamento permite ainda backup/restore de configurações e atualização remota de firmware, simplificando a gestão e manutenção.

Aplicações típicas do TCW260

O módulo de monitorização de energia TCW260 foi concebido para monitorizar e registar parâmetros de contadores de recursos tais como eletricidade, gás, água e outros. O aumento dos custos energéticos exige uma análise detalhada e otimização contínua, seja ao nível de uma máquina (micro) ou da empresa (macro).

Graças à arquitetura flexível e à medição não intrusiva, o TCW260 pode ser integrado em instalações já em funcionamento, muitas vezes sem necessidade de parar o processo produtivo, desde que sejam escolhidos os sensores adequados. Para além da energia, o módulo é adequado para monitorização geral de processos industriais.

Exemplos de aplicação incluem:

• Monitorização e otimização de consumo de energia em indústria.
• Análise e gestão de consumos de água.
• Otimização de consumo de gás.
• Sistemas de gestão técnica de edifícios (BMS).
• Monitorização de processos industriais contínuos.
• Integração em SCADA e sistemas de supervisão remota.
• Monitorização remota de centrais de energias renováveis.

Funções de monitorização e registo

Todos os parâmetros monitorizados podem ser visualizados como valores numéricos e como gráficos de tendência diretamente no browser, através da interface web do TCW260. O datalogger interno suporta até 70 000 registos, permitindo guardar histórico de consumos e valores medidos para posterior análise, exportação ou integração com outros sistemas.

Especificações técnicas – TCW260
